ESCAMA PARA PENEIRA DE GRÃOS, PENEIRA AJUSTÁVEL PARA GRÃOS E MÉTODO DE AJUSTE DE ESCAMAS PARA PENEIRA DE GRÃOS

Classificação IPC

Resumo técnico

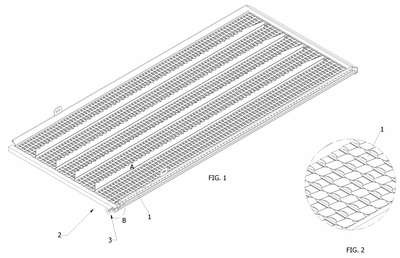

ESCAMA PARA PENEIRA DE GRÃOS, PENEIRA AJUSTÁVEL PARA GRÃOS E MÉTODO DE AJUSTE DE ESCAMAS PARA PENEIRA DE GRÃOS. A presente invenção pertence ao setor tecnológico de equipamentos agrícolas, sendo que a peneira ajustável compreende escamas (1) constituídas por dentes (1.1) intercalados por bases (1.2), uma aba inclinada (1.3) na porção traseira e um canal (1.4) entre a aba inclinada (1.3) e os dentes (1.1) para a introdução das árvores (3.1) de movimentação das escamas, sendo os dentes (1.1) acanelados e as bases (1.2) planas. A peneira compreende divisórias (2.1) fixadas nas extremidades (2.2) entre as laterais (2.3) da estrutura da peneira (2) e um mecanismo de ajuste das escamas (3) formado por árvores (3.1) giratórias em orifícios (2.6) das laterais (2.3.) da estrutura da peneira (2). Após os orifícios (2.6) as árvores (3.1) apresentam dobra em ?S? (3.2) para introdução nos orifícios (3.4) da régua (3.3) posicionada na face externa da lateral da peneira (2.3). A extremidade (2.2) possui um orifício (2.7) onde é montado um eixo (3.5) com uma alavanca giratória (3.6). É montada no eixo (3.5) uma peça elástica (3.8) ladeada por elementos de proteção (3.7). O método para ajuste da posição angular das escamas (1) também é proposto.
