PORTADOR PARA UMA MÁQUINA DE PENTEAR COM UM PENTE CIRCULAR, DISPOSITIVO DE PENTEAR E MÁQUINA DE PENTEAR

Classificação IPC

Prioridades unionistas

Resumo técnico

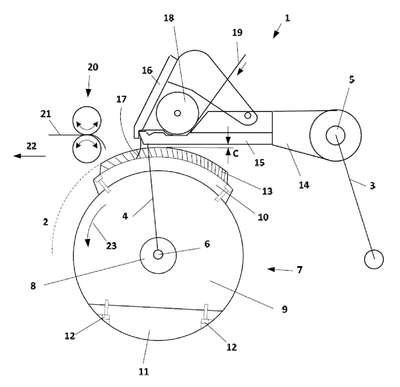

PORTADOR PARA UMA MÁQUINA DE PENTEAR COM UM PENTECIRCULAR, DISPOSITIVO DE PENTEAR E MÁQUINA DE PENTEARA presente invenção diz respeito a um portador (24, 49) para umpente circular (7) com um comprimento (L), com um eixo de pente circular(6) e um dispositivo de pentear de uma máquina de pentear com umasuperfície de suporte de guarnição (26) e pelo menos uma superfície desuporte (27, 50) situada oposta à superfície de suporte de guarnição (26),em que a superfície de suporte de guarnição (26) e a superfície de suporte(27, 50) se situam em um formato circular concêntrico em torno do eixo depente circular (6), em uma seção transversal vista perpendicularmente aocomprimento (L). A superfície de suporte (27, 50) é formada em um perfilcentral (28, 51), e a superfície de suporte de guarnição (26) é conectada aoperfil central (28, 51). Pelo menos um primeiro par de frisos de mola (31,52) para suportar o portador (24, 49) em uma haste de pente circular (8) ouem um corpo de suporte (53) se situa no perfil central (28, 51), em que osfrisos de mola do primeiro par de frisos de mola (31, 52) têm, cada um, umsuporte (33) de frente ao eixo de pente circular (6), em uma extremidade defrente para o perfil central (28, 51).
