Patente de Invenção PENTE CIRCULAR E MÁQUINA PENTEADEIRA de GRAF + CIE AG — IPC D01G 19/10. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 15/08/2016, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.

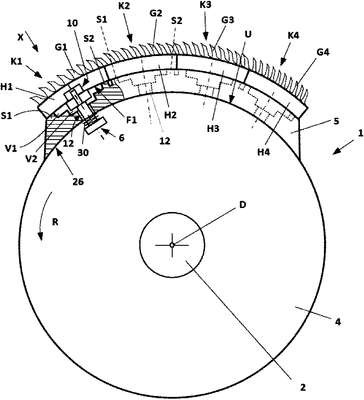

A invenção diz respeito a um pente circular (1) de uma máquina penteadeira, compreendendo um corpo de base (5) o qual se situa em paralelo ao seu eixo de rotação (D) e o qual tem pelo menos um elemento de pente (K1-K4) repousando em sua circunferência externa (U) e pelo menos um elemento de retenção (10, 40) o qual é conectado ao elemento de pente e o qual tem pelo menos um furo rocado (18) no qual, em cada caso, uma primeira seção de extremidade (E1) de um parafuso rosqueado (6) provido com um fio se projeta, o parafuso rosqueado tendo uma seção intermediária (14), a qual se projeta através de uma abertura orientada radialmente (12) no corpo de base (5) e o parafuso rosqueado (6) sendo provido com uma segunda seção de extremidade (E2) com a qual ele é suportado em uma superfície de apoio interna (26) do corpo de base (5) na área da abertura particular (12) , a área transversal da segunda seção de extremidade (E2), estendendo-se, pelo menos parcialmente, além da área transversal da abertura particular (12). Para evitar empenamento das guarnições pente durante a instalação, propõe-se que o diâmetro (d1), da primeira seção de extremidade (E1) do parafuso rosqueado particular (6) seja menor que o diâmetro (d) da seção intermediária (14), e um elemento de mola (30, 31) seja provido entre a superfície de apoio interna (26) do corpo de base (5) e a segunda seção de extremidade (E2) do parafuso rosqueado (6).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
19/11/2019
RPI 2550
Arquivamento - Art. 33 da LPI
#11.1
03/09/2019
RPI 2539
Publicação do pedido de patente
#3.1
21/03/2017
RPI 2411
Pedido de patente depositado
#2.1
27/09/2016
RPI 2386
Requerimento de pedido de patente
#2.10
Número de Protocolo 870160043673 em 15/08/2016 03:21(WB).
