DISPOSIÇÃO CONSTRUTIVA APLICADA EM FIXADOR DE CHAPAS PARA MÓVEIS

Classificação IPC

Resumo técnico

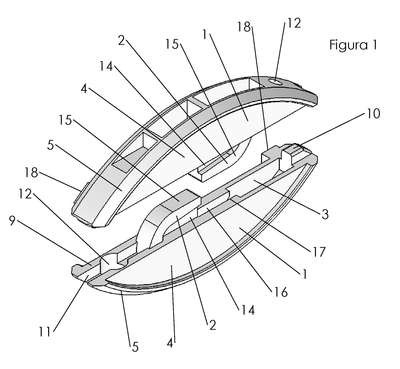

RESUMODISPOSIÇÃO CONSTRUTIVA APLICADA EM FIXADOR DE CHAPAS PARA MÓVEIS.O presente modelo de utilidade refere-se a uma nova disposição construtiva aplicada em fixador de chapas para móveis, fabricado preferencialmente de material termoplástico, que apresenta exclusivo sistema de fixação de chapas de madeira ou substrato para móveis pré-fabricados e modulares, que permite uma montagem e desmontagem rápida, robusta e de forma não aparente.A nova disposição construtiva aplicada em fixador de chapas para móveis é constituída de dois componentes fixadores (1) iguais, que se acoplam quando posicionados de forma invertida. O componente fixador (1) apresenta o engate (2) e o encaixe (3). O componente fixador (1) é constituído do corpo (4), com formato similares à de uma meia lua, dotados de ressaltos curvados (5) cuja função é manter-se dentro do rasgo (6) gerado por uma fresa padrão na região onde se deseja unir as chapas (7) e (8) do móvel. O corpo (4) do componente fixador (1) possui uma face plana (9), que é dotada de um lado, por um guia (10) e do outro lado por um rebaixo (11), desenvolvidos para que haja um acoplamento linear entre os componentes fixadores (1). Além disso, a face plana (9) de cada componente fixador (1), contém furos circulares (12), disponíveis para possível fixação por meio de pregos ou parafusos (13) de maneira embutida e não aparente. O componente fixador (1) é dotado de um engate (2), formado por uma nervura (14) cuja extremidade possui um ressalto curvado (15), apresenta ao lado do engate (2) o encaixe (3), o rasgo (16) e as nervuras (17).
