APERFEIÇOAMENTO APLICADO EM SISTEMA OSCILANTE DE FRESAMENTO

Classificação IPC

Resumo técnico

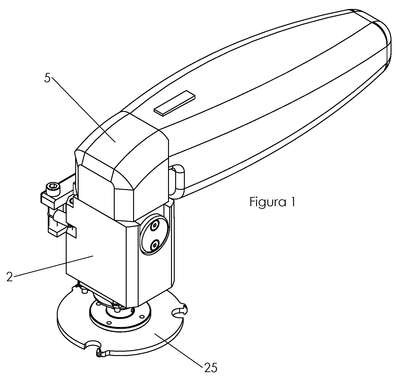

O presente privilegio de invenção refere-se ao aperfeiçoamento aplicado em sistema oscilante de fresamento, que quando acoplado à um equipamento que fornece rotação, como uma fresadora, esmerilhadeira, tupia, entre outros, permite a geração de um entalhe ou cavidade, dentro das quais são inseridos elementos de fixação para união de substratos em madeira, MDF, aglomerados e demais materiais similares.O objetivo do presente privilégio de invenção vem de maneira eficaz resolver as limitações encontradas nos sistemas oscilantes de fresamento de entalhe das fresadoras geradoras de entalhes anteriormente descritos. Isto é atingido através de um exclusivo sistema de fixação do conjunto mecânico oscilante, cujo bloco estrutural que contém todos os componentes responsáveis pela geração do movimento oscilatório, sendo que o bloco estrutural é fixado ao invólucro por meio de inúmeros parafusos, que garantem ao equipamento maior confiabilidade e segurança. O conjunto mecânico oscilante apresenta disposição construtiva inovadora, pois possui uma castanha pantográfica robusta que envolve o eixo central, sendo dotada de uma ranhura radial de formato ondulado responsável pela geração de um movimento oscilante gradual, que permite que a fresa realize a operação de corte perpendicular de forma suave e precisa.
