TUBO PARA ESTUDO DIDÁTICO DE MOVIMENTO POR GRAVIDADE

Classificação IPC

Resumo técnico

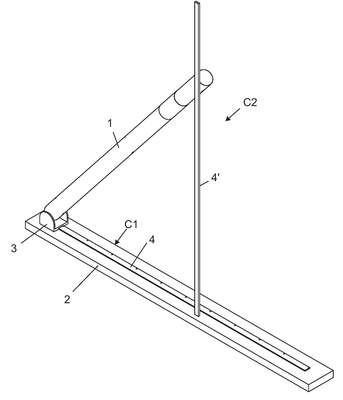

TUBO PARA ESTUDO DIDÁTICO DE MOVIMENTO POR GRAVIDADE. Trata a presente solicitação de patente de invenção de um aperfeiçoamento do experimento de queda livre de objetos no interior de um tubo vertical, equipado com sensores de passagem equidistantes, que teve o circuito detector aprimorado. Essencialmente, a invenção se volta ao campo de determinação dos parâmetros físicos do movimento e cálculo das demais grandezas físicas, como, por exemplo: atrito de escorregamento, atrito de rolamento, resistência do ar, corrente induzida na bobina e outros. A invenção compreende um tubo circular (1), este fixado a uma base retangular (2), sendo a mencionada fixação realizada por meio de uma articulação (3) que possibilite ao tubo circular (1) ficar desde uma posição paralela à base retangular (2) (inclinação 0º) até uma posição vertical (90º); sensores ópticos (5) estão instalados nas paredes do tubo circular (1), ao longo de seu comprimento, em intervalos regulares, sendo cada sensor óptico (5) constituído de um emissor infravermelho (6) e um receptor fotoelétrico (7) na posição diametralmente oposta na parede do tubo circular (1);quando o objeto (O) passa entre o emissor infravermelho (6) e o receptor fotoelétrico (7), o fluxo de luz infravermelha entre eles é interrompido e a duração desta interrupção é registrada no circuito eletrônico (8).
