APERFEIÇOAMENTOS INTRODUZIDOS EM DISPOSITIVO DE COMUTAÇÃO E AJUSTE DE TEMPERATURA PARA CHUVEIROS, TORNEIRAS E AQUECEDORES ELÉTRICOS INSTANTÂNEOS DE ÁGUA DE USO DOMICILIAR

Classificação IPC

Resumo técnico

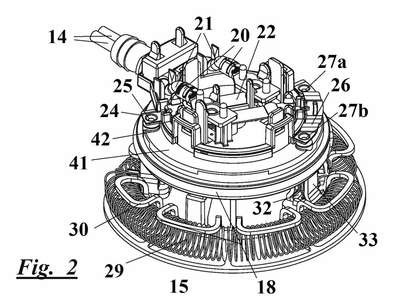

O conjunto aqui detalhado constitui uma evolução tecnológica derivada diretamente do sistema de comutação descrito no depósito PI 0405692-2.As terminações dos cabos de alimentação derivados da caixa de passagem no ponto de utilização da instalação elétrica predial não sofrem a usual movimentação vertical a que são submetidos nos chuveiros e aquecedores automáticos aparelhos convencionais, que exibem tais terminações presas ao suporte móvel que se desloca com a movimentação da parte central do diafragma, ao se abrir ou se fechar o registro na parede.Este novo módulo, que incorpora o dispositivo de acionamento e seleção de temperaturas, é formado por uma base fixa superior, que contém o sistema de seleção da temperatura desejada, e um suporte de aquecimento, de diâmetro substancialmente maior, e que sustenta o conjunto de comutação.As extremidades nuas dos cabos elétricos são fixadas a contatos estáticos presos a um par de bornes que integram a base fixa, cada um deles estando ligado a uma correspondente lâmina metálica presa a este mesmo suporte, sendo a primeira de formato retilíneo, com sua extremidade oposta recebendo um contato que atua como um dos pólos de energização da resistência elétrica, quando um fluxo de água atravessa o aparelho e o seletor de temperaturas está ajustado para um dos níveis de aquecimento previstos.Já a segunda lâmina apresenta um trecho retilíneo que termina na parte central de um setor tronco-circular, o qual tangencia externamente a curvatura de um trecho do perímetro desta base fixa, ambas as extremidades deste setor recebendo respectivos contatos elétricos, ligados ao terminal que recebe o segundo cabo derivado da rede predial.O suporte de aquecimento sustenta o diafragma, a resistência elétrica, o receptáculo que a aloja, e ainda três hastes metálicas verticais cujos extremos encaixam-se em terminais metálicos alojados em cavidades do referido receptáculo, cada terminal estando em contato direto com o fio da resistência que os atravessa, enquanto que a face inferior do suporte exibe duas projeções verticais contrapostas cujos extremos são inseridos em respectivos encaixes no centro de duas guias existentes na parte superior do receptáculo.
