DISPOSIÇÃO CONSTRUTIVA APLICADA EM BOTÃO DIRECIONADOR PARA DIFUSOR DE AR VEICULAR

Classificação IPC

Resumo técnico

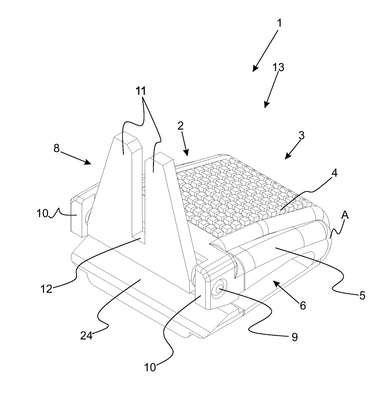

Trata a presente solicitação de Patente de Modelo de Utilidade a um botão direcionador (1) aplicável a difusor de ar veicular, concebido para permitir substituição direta do componente em caso de dano, sem necessidade de desmontagem do painel do veículo ou remoção da saída de ar. O botão direcionador (1) compreende um corpo (2) com porção superior de acionamento (3), frisos laterais de acabamento (5), encaixe longitudinal passante (6) provido de superfície inclinada superior de introdução (7) e superfície inclinada inferior de introdução (24), dispostas de forma convergente entre si, aletas estruturais de conformação trapezoidal (11) com fenda de encaixe (12) e uma haste de fixação central (8) montada de forma articulada por eixos rotativos laterais (9) recebidos em mancais laterais (10), estabelecendo vínculo mecânico funcional com o direcionador do mecanismo de climatização. O modelo compreende variações construtivas correspondentes ao botão direcionador lateral (13), ao botão direcionador central direito (14) e ao botão direcionador central esquerdo (15), sendo que, nas variações centrais, a haste de fixação central (8) apresenta fenda de encaixe (16) delimitada por aba trapezoidal (17) e aba retangular verticalizada (18), com disposição lateral variável conforme o ponto de instalação.
