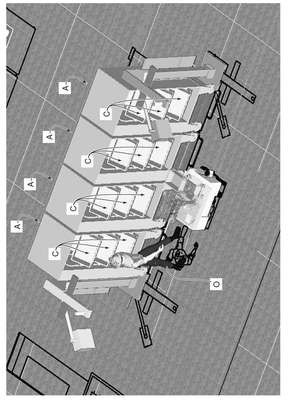

Patente de Invenção LINHA DE PRODUÇÃO COMPREENDENDO UMA OU MAIS ESTAÇÕES DE MONTAGEM E PELO MENOS UM MÓDULO PARA TRANSPORTAR RECIPIENTES de COMAU S.P.A. — IPC B23P 19/00. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 29/01/2018, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
Uma linha de produção compreende uma ou mais estações de montagem e pelo menos um módulo para transportar recipientes (A) para fornecer as partes ou componentes das estações de montagem que são necessários durante a execução de um ciclo de trabalho. Pelo menos um módulo para transportar recipientes (A) é dotado de uma pluralidade de recipientes para transportar peças, em que os recipientes estão na forma de gavetas (C) associadas a um sistema de transporte paternoster, operável para colocar seletivamente cada gaveta (C) em um posição de coleta em que as peças nele contidas podem ser recolhidas por um operador (O). O sistema de transporte paternoster inclui um sistema de acionamento de corrente para transportar as gavetas (C), que compreende duas correntes laterais em loop fechado (51, 52) engatadas nas respectivas rodas de corrente (53, 54, 55, 56, 57, 58, 59, 60 ) que são montadas rotativamente em uma estrutura de suporte de carga do dito módulo (A) e que estão ligadas a um motor de acionamento que é controlado eletronicamente. Cada uma das gavetas (C) tem duas paredes laterais opostas (67A, 67B) voltadas para as ditas correntes laterais (51, 52), e em cada uma das ditas paredes laterais (67A, 67B) é montado rigidamente um primeiro elemento de engate (68) engatado em um segundo elemento de engate (70) suportado por uma respectiva corrente lateral (51, 52), de tal maneira que cada uma das ditas gavetas (C) é transportada e movida pelo dito sistema de acionamento de corrente, proporcionando uma etapa de elevação e uma etapa de descida. O módulo para transportar recipientes (A) é dotado de trilhos guia laterais (65, 66) configurados de acordo com uma alça fechada montada próximo a uma respectiva corrente lateral (51, 52), de tal maneira que as ditas gavetas (C) mantêm uma orientação horizontal ao longo do dito trajeto em loop fechado, com a exceção de uma porção da dita etapa de descida na qual as ditas gavetas (C) são levadas a inclinar para frente em direção ao fundo.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
27/07/2021
RPI 2638
Arquivamento - Art. 33 da LPI
#11.1
11/05/2021
RPI 2627
Publicação do pedido de patente
#3.1
04/12/2018
RPI 2500
Pedido de patente depositado
#2.1
24/07/2018
RPI 2481
Requerimento de pedido de patente
#2.10
Número de Protocolo '870180007388' em 29/01/2018 09:16 (WB)
