DISPOSITIVO E SEU USO PARA INSPEÇÃO E MONITORAMENTO DE BARRAGENS E ÁREAS DE RISCO

Classificação IPC

Resumo técnico

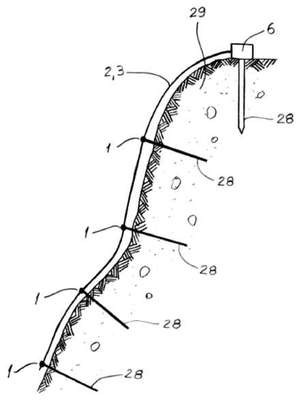

DISPOSITIVO E SEU USO PARA INSPEÇÃO E MONITORAMENTO DE BARRAGENS E ÁREAS DE RISCO, pertencente ao setor de Indicação ou medição do nível de líquidos, ou do nível de material sólido por meio de um alarme por flutuadores do tipo de flutuador livre usando tiras ou fios como elementos de transmissão, refere-se a um instrumento para acompanhar o comportamento de barragens de contenção de rejeitos de minérios, encostas e outras estruturas com alto potencial de dano ambiental e risco às populações do entorno em caso de rompimento. O dispositivo consta de um transdutor de posição baseado em um guia de onda acústico com fio magnetostrictivo, a ser utilizado para monitorar o deslocamento ou a posição relativa de pequenos imãs solidários com as camadas do material construtivo da obra sob monitoração ou inspeção. Além da sua confiabilidade e robustez necessária a uma vida útil prolongada no ambiente adverso do campo, a faixa de medição é muito ampla, sendo possível medir desde grandes deslocamentos da ordem de metros (capacidade de medição necessária em estruturas de terra) até reduzidas deformações em estruturas de materiais rígidos como concreto. A elevada resolução deste transdutor permite medir pequenos deslocamentos, tipicamente de décimos de milímetros, entre pontos distantes até dezenas de metros. Ainda, o instrumento pode ser automatizado, sem a necessidade da presença de operadores técnicos nos locais de inspeção, sendo os dados coletados automaticamente transmitidos para centrais remotas de monitoramento para análise e desencadeamento de ações corretivas ou acionamento de alarmes de emergência em situações anômalas.
