DISPOSITIVO PARA REDUÇÃO DE VIBRAÇÕES EM UM SISTEMA DE ACIONAMENTO HIDRÁULICO, PARTICULARMENTE SISTEMA DE ACIONAMENTO DE EMBREAGEM HIDRÁULICO PARA VEÍCULOS A MOTOR

Classificação IPC

Prioridades unionistas

Resumo técnico

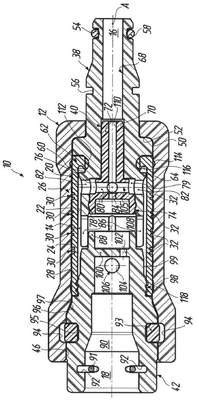

DISPOSITIVO PARA REDUÇÃO DE VIBRAÇÕES EM UM SISTEMA DE ACIONAMENTO HIDRÁULICO. A presente invenção trata de um dispositivo (10) para redução de vibração em um sistema de acionamento hidráulico possui um alojamento (12) no qual uma câmara de pressão (14) é formada passível de estar disposta em conexão de fluido com o sistema de acionamento por intermédio de pelo menos uma conexão (16, 18) e ligada por uma membrana resiliente (20). A membrana possui uma superfície carregada por pressão (22) e uma superfície (24) que se encontra distante desta e está fornecida com uma perfilagem (26), por intermédio da qual a membrana quando carregada com pressão pode ficar apoiada em uma seção de parede fixa (28) do alojamento e que possui pelo menos uma seção de reforço (30) compreendendo pelo menos um reforço (32) com um pé de reforço, uma extremidade de reforço adjacente à seção de parede, e uma seção cruzada de reforço definida. O reforço é de construção assimétrica com relação a um plano nocional que se estende normal à superfície carregável por pressão através do pé de reforço e perpendicularmente à seção cruzada de reforço, de modo que quando a membrana é submetida a carregamento de pressão predeterminado o reforço pode inclinar-se sem impedimento em uma direção predeterminada e com o apoio da extremidade de reforço na seção de parede e assim produz uma assimilação de volume definida.
