BOMBA DE LÍQUIDO ACIONADA POR MOTOR ELÉTRICO

Classificação IPC

Prioridades unionistas

Resumo técnico

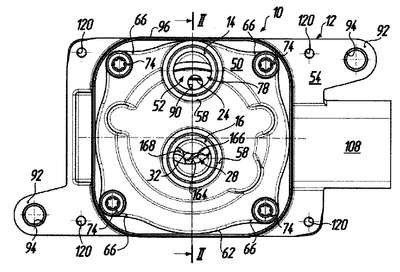

BOMBA DE LÍQUIDO ACIONADA POR MOTOR ELÉTRICO. Trata-se de uma bomba de líquido (10) compreende um alojamento (12) com uma conexão de sucção (14) e uma conexão de pressão (16), um motor elétrico (18) com um estator (20) e rotor (22) no mesmo, um dispositivo de condução (28), que é acionado de modo rotatório pelo rotor, com uma entrada de sucção (30) e uma saída de pressão (32), que se comunicam com a conexão de sucção e a conexão de pressão respectivamente, e uma unidade de potência eletrônica (34) para o motor elétrico no lado traseiro de uma parede de divisão (36), que é adjacente ao rotor e se estende transversalmente ao eixo geométrico (26) de rotação do mesmo, do alojamento. Para uma construção compacta com, ao mesmo tempo, resfriamento otimizado, a entrada de sucção é disposta em uma altura (hS) - chamada de eixo geométrico de rotação - menor do que um raio interno (rR) de um vão anelar (24) entre o estator e o rotor, enquanto que o último tem uma passagem (40), que se estende, de preferência, em uma altura constante (hD), de modo que um líquido induzido por meio da conexão de sucção seja guiado de modo restrito em parte através do vão anelar e é submetido a uma deflexão na parede de divisão, sob resfriamento do mesmo, antes de atravessar a passagem de rotor para a entrada de sucção.
