CONTROLADOR E MÉTODO DE DESENERGIZAÇÃO DE CONVERSOR FONTE DE TENSÃO CONECTADO À REDE ELÉTRICA

Classificação IPC

Resumo técnico

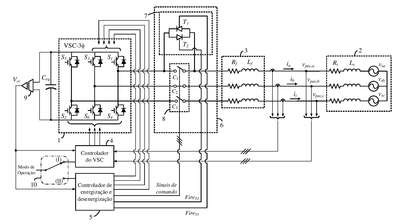

CONTROLADOR E MÉTODO DE DESENERGIZAÇÃO DE CONVERSOR FONTE DE TENSÃO CONECTADO À REDE ELÉTRICAA presente invenção refere-se à um controlador e método de desenergização (descarga)e energização (carga) do capacitor equivalente do barramento de corrente contínua de um conversor fonte de tensão (VSC) conectado à uma rede elétrica. O circuitode desenergização/energização de VSC é composto por dois interruptores do tipo SCR(tiristores) conectados em antiparalelo ligados em um dos terminais do conversor aser energizado/desenergizado. Um interruptor tripolar, do tipo eletromecânico ou deestado sólido, formado por três interruptores monofásicos permite alimentar, de maneiraindependente, o circuito do controlador de energização/desenergização e duasfases do VSC. O ângulo de disparo dos SCRs (tiristores) é usado para controlar aamplitude da corrente de descarga do capacitor do barramento CC. Durante o processode desenergização os interruptores autocomutados (IGBTs) são disparados emsincronismo com os SCRs. A tensão do barramento de corrente contínua do conversoré reduzida a medida que o ângulo de disparo dos SCRs (tiristores) do circuito dedesenergização vai sendo diminuído. O método de controle do controlador de desenergizaçãoé baseado no modelo matemático do circuito equivalente formado pelosSCRs e duas fases do VSC. Além da modelagem matemática o referido método decontrole engloba a solução da equação que modela a dinâmica da corrente no referidocircuito de desenergização do conversor, a determinação dos ângulos de disparo dosSCRs para regular o valor máximo (pico) da corrente de desenergização do conversore a utilização de uma função matemática para aproximar a curva que relaciona a tensão do barramento de corrente contínua do conversor com o ângulo de disparo dosSCRs (tiristores) do circuito de desenergização.
