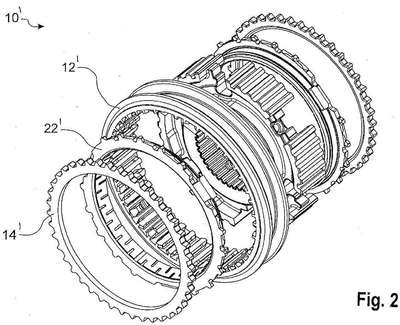

Patente de Invenção DISPOSITIVOS SINCRONIZADORES PARA UMA TRANSMISSÃO MANUAL, E MÉTODO DE SINCRONIZAÇÃO PARA COMUTAR UMA TRANSMISSÃO de HOERBIGER ANTRIEBSTECHNIK HOLDING GMBH — IPC F16D 23/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.
Pedido arquivado: o exame técnico não foi requerido nos 36 meses seguintes ao depósito de 14/02/2017, prazo do art. 33 da LPI. A tecnologia está em domínio público no Brasil.
A presente invenção se refere a um dispositivo sincronizador (10) e um método de sincronização para uma transmissão manual, tendo uma luva de correr (12) que inclui uma endentação interna tendo dentes da luva de correr (18), um corpo de embreagem (14) de um câmbio de transmissão de velocidade, o corpo da embreagem tendo uma endentação externa com uma multiplicidade de dentes do corpo de embreagem (12) para nele se encaixar, e uma unidade sincronizadora, em que os dentes do corpo da embreagem (20) nas extremidades do dente axial desta adjacente à luva de correr (12) e/ou pelo menos alguns dos dentes da luva de correr (18) nas extremidades dos dentes desta adjacentes ao corpo da embreagem (14), cada inclui pelo menos uma face final convexa que se estende na direção circunferencial a partir de um ponto de raiz (28) adjacente a um flanco do dente (30) do respectivo dente (18, 20) através de uma parte superior destacada (32) até um ponto de raiz (34) unindo um flanco do dente oposto (36) do dente (18, 20) ou até um ponto de reentrância entre duas faces finais convexas próximas. Uma distância axial (a) entre a parte superior (32) e cada um dos pontos de raiz (28, 34) totaliza um máximo de 18% da largura de um dente (b).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento definitivo - Art. 33 da LPI
#11.1.1
04/08/2020
RPI 2587
Arquivamento - Art. 33 da LPI
#11.1
03/03/2020
RPI 2565
Publicação do pedido de patente
#3.1
22/08/2017
RPI 2433
Pedido de patente depositado
#2.1
23/05/2017
RPI 2420
Requerimento de pedido de patente
#2.10
Número de Protocolo '870170009778' em 14/02/2017 14:50 (WB)
