CONTROLADOR E MÉTODO DE ENERGIZAÇÃO DE CONVERSOR FONTE DE TENSÃO CONECTADO À REDE ELÉTRICA

Classificação IPC

Resumo técnico

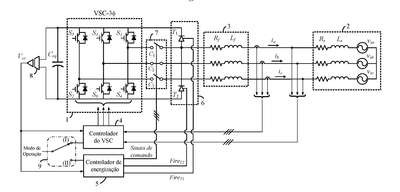

CONTROLADOR E MÉTODO DE ENERGIZAÇÃO DE CONVERSORFONTE DE TENSÃO CONECTADO À REDE ELÉTRICAA presente invenção refere-se à um controlador e método de energização (carga)do capacitor equivalente do barramento de corrente contínua de um conversor estáticofonte de tensão (VSC) conectado a uma rede elétrica. O circuito de energização doVSC é composto por dois interruptores do tipo SCR (tiristores) formando um quartobraço do VSC e ligado a uma das fases da rede elétrica de um lado e conectado emparalelo com o capacitor do barramento CC do outro lado. Durante o processo deenergização os pulsos de disparo dos interruptores autocomutados (IGBTs) do conversorsão bloqueados. Um interruptor eletromecânico formado por três interruptoresmonofásicos permite alimentar, de maneira independente, o circuito do controladorde energização e uma das fases do VSC. O ângulo de disparo dos SCRs (tiristores) éusado para controlar a amplitude da corrente de carga do capacitor do barramentoCC. A tensão do barramento de corrente contínua do conversor é aumentada nafrequência da rede elétrica a medida que o ângulo de disparo dos SCRs (tiristores) docircuito de energização é variado. O método de controle do conversor de energizaçãoé baseado no modelo matemático do circuito equivalente formado pelo braço do controladore uma das fases do VSC. Além da modelagem matemática o referido métodode controle engloba a solução da equação que modela a dinâmica da corrente no referidocircuito de energização do conversor, a determinação dos ângulos de disparo dosSCRs para regular o valor máximo (pico) da corrente de energização do conversor e autilização de uma função matemática para aproximar a curva que relaciona a tensãodo barramento de corrente contínua do conversor com o ângulo de disparo dos SCRs(tiristores) do circuito de energização.
