MESA MODULAR E AJUSTÁVEL PARA SERVIÇOS DE MANUTENÇÃO EM CORREIAS TRANSPORTADORAS

Classificação IPC

Resumo técnico

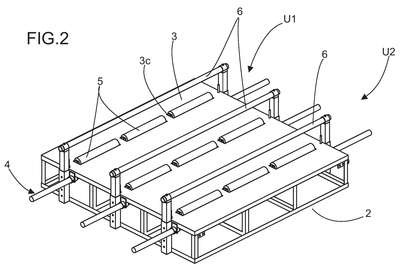

MESA MODULAR E AJUSTÁVEL PARA SERVIÇOS DE MANUTENÇÃO EM CORREIAS TRANSPORTADORAS, mais precisamente trata-se de mesa (1) do tipo utilizada para realização de serviços de manutenção de correias transportadoras (CT) de materiais diversos empregadas em sistema de transporte de fluxo contínuo; dita mesa (1) compreende o arranjo (AJ) do conjunto de unidades modulares (CUD) configurando superfície plana (s1) com meios de ajustes (MJ) para a estabilidade da correia transportadora (CT) e realização de manutenções em geral, tal como, emendas ou outro tipo de manutenção adequada, sendo que o conjunto de unidades modulares (CUD) é compreendido por: i) unidade de deslocamento (U1) da correia transportadora (CT); ii) unidade central de prensa (U2); iii) unidade de travamento (U3); ditas unidades modulares (U1), (U2) e (U3) configuram módulos de espessuras (x) e larguras (y) iguais entre si, de maneira a permitir o alinhamento e fixação longitudinal através de suas bordas extremas, conformando uma mesa alongada; cada unidade modular de travamento (U3) prevê, em suas paredes laterais opostas, pelo menos um par de camisas tubulares (7?) com regulagem de altura de vigas (8) dotadas de olhais (8a) para içamento e movimentação da correia (CT), além de apresentar sistema de travamento (9) da correia (CT) sobre a superfície da mesa com meios de ajuste (MJ) para a adequação de larguras distintas da correia (CT); ditas unidades modulares (U1), (U2) e (U3) contemplam bordas extremas (B1) complementares entre si e providas de abas (2d) onde são praticados orifícios (2d1) para a montagem de parafusos (pf) e fixação entre as unidades (U1)/(U2)/(U3).
