APERFEIÇOAMENTOS INTRODUZIDOS EM GARRA APLICADA EM GUIA LATERAL DE CORREIA TRANSPORTADORA

Classificação IPC

Resumo técnico

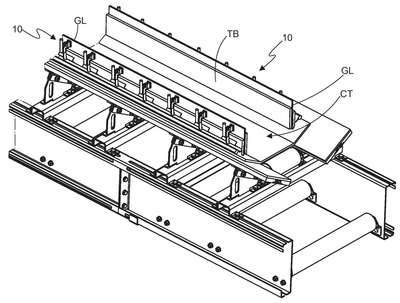

APERFEIÇOAMENTOS INTRODUZIDOS EM GARRA APLICADA EM GUIA LATERAL DE CORREIA TRANSPORTADORA. Trata-se de garra (10) do tipo aplicada em guia lateral (GL) para montagem de tiras de borrachas (TB) e vedação extremo-lateral de correia transportadora (CT) de materiais diversos; dita garra (10) é confeccionada em aço 1020 e formada por suporte estrutural (20) onde é previsto um par de eixos (E1) e (E2) para articulação da alavanca (30) posicionadora da haste (40), a qual, por sua vez, tem porção extrema soldada numa cantoneira transversal (50) de seção triangular de maneira que suas bordas livres e alongadas (51) e (52), quando justapostas na superfície (tb1) da tira de borracha (TB), configuram trechos de estabilidade (t1) e (t2); a montagem da alavanca (30) e haste (40) no suporte (20) é realizada por acoplamento dos eixos (E1)/(E2) em correspondentes orifícios (31) e (41), enquanto que a fixação da cantoneira (50), a haste (40), o suporte (20) e a superfície (gl1) da guia lateral (GL) é realizada por solda (s1) (s2).
