QUEIMADOR PLANO

Classificação IPC

Resumo técnico

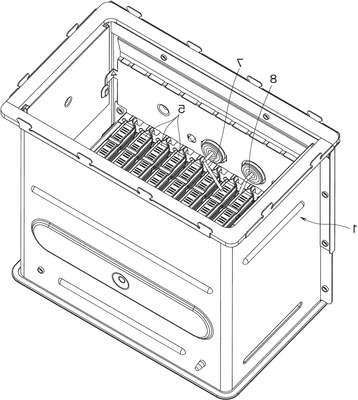

Um queimador plano (5) é alongado em uma direção longitudinal e dotado de uma porção da porta do queimador (53) para ejetar a mistura de ar-combustível em uma extremidade superior do mesmo. Uma faísca é gerada entre um eletrodo de ignição (8) e uma posição predeterminada em uma extremidade superior de uma placa lateral (52a) lateralmente em um lado da tampa do queimador (52), por meio do que a mistura de ar-combustível a ser ejetada da porção da porta do queimador (53) é inflamada. No queimador plano acima mencionado, se um alvo para o qual a faísca é dirigida for constituído por uma projeção em uma extremidade superior da placa lateral, a projeção é exposta à chama e, consequentemente, a parte da ponta da projeção será arredondada pelo abaulamento devido ao calor. Em consequência disso, vai ficar difícil para a faísca ser dirigido para a parte da ponta da projeção, reduzindo desse modo o desempenho da ignição. Esse fenômeno é impedido.Um entalhe #1 (57) (primeiro) que desempenha a função de um alvo para o qual a faísca é dirigida é formado em uma posição predeterminada de uma placa lateral (52a) lateralmente em um lado da tampa do queimador (52). Um outro entalhe #2 (57) (segundo) é formado na placa lateral (52) lateralmente do outro lado (oposto) da tampa do queimador (52) de uma maneira a ficar em simetria de ponta com o entalhe #1 (57).
