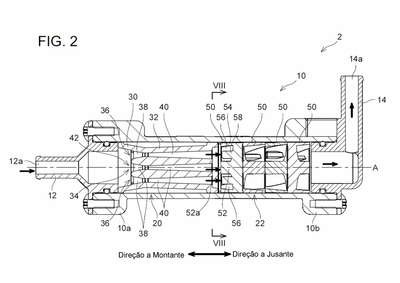

Patente de Invenção GERADOR DE BOLHAS FINAS, AQUECEDOR DE ÁGUA E MÁQUINA DE LAVAR LOUÇA — IPC A47L 15/42. Figura publicada pelo INPI na Revista da Propriedade Industrial.
GERADOR DE BOLHAS FINAS, AQUECEDOR DE ÁGUA E MÁQUINA DE LAVAR LOUÇA. Um gerador de bolhas finas compreende uma entrada, uma saída, uma primeira porção de geração de bolhas finas; e uma segunda porção de geração de bolhas finas. A primeira porção de geração de bolhas finas compreende uma porção venturi que inclui uma trajetória de fluxo de redução de diâmetro e uma trajetória de fluxo de aumento de diâmetro disposta a jusante da trajetória de fluxo de redução de diâmetro. A segunda porção de geração de bolhas finas compreende uma pluralidade de porções de geração de fluxo turbilhonado dispostas ao longo de uma direção do eixo central do lado a jusante da segunda porção de geração de bolhas finas. Cada uma da pluralidade de porções de geração de fluxo turbilhonado compreende uma porção de eixo que se estende ao longo da direção do eixo central do lado a jusante, uma porção periférica externa que circunda a porção de eixo e uma pluralidade de palhetas dispostas entre a porção de eixo e a porção periférica externa e configuradas para gerar um fluxo turbilhonado que flui em uma direção de turbilhonamento predeterminada em relação à porção de eixo.
