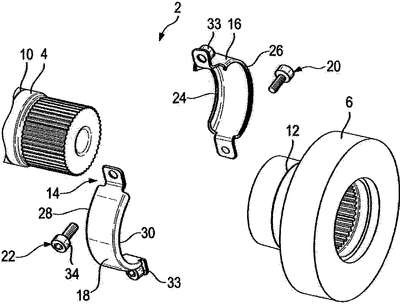

Patente de Invenção DISPOSIÇÃO DE CONEXÃO PARA A TRANSMISSÃO DE TORQUE PARA O USO NO TREM DE ACIONAMENTO DE UM VEÍCULO AUTOMÓVEL — IPC F16D 1/04. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSIÇÃO DE CONEXÃO PARA A TRANSMISSÃO DE TORQUE PARA O USO NO TREM DE ACIONAMENTO DE UM VEÍCULO AUTOMÓVELA presente invenção se refere a uma disposição de conexão para a transmissão de torque para o uso no trem de acionamento de um veículo automóvel compreendendo um munhão de eixo (4) e um cubo de roda (6), que estão interconectados de forma resistente à rotação por meio de elementos entre o cubo e o eixo (8) para a transmissão de torque, em que o munhão de eixo (4) e o cubo de roda (6) apresentam órgãos ranhurados (10, 12), estão em conexão operacional com um elemento de segurança (14) para a segurança axial e em que o órgão ranhurado (10) do munhão de eixo (4) é realizado como ranhura externa de eixo, caracterizada por o órgão ranhurado (12) do cubo de roda (6) ser realizado como ranhura externa no eixo oco, em que o elemento de segurança (14) apresenta regiões de segurança (24, 26, 28, 30) orientadas radialmente em relação à ranhura externa de eixo (10) e em relação à ranhura externa no eixo oco (12), em que o elemento de segurança (14) apresenta meios de segurança (16, 18), que permitem um alargamento do elemento de segurança (14) na direção radial durante a montagem.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 36 §1° da LPI
#11.2
01/12/2020
RPI 2604
Exigência preliminar
#6.21
11/08/2020
RPI 2588
Notificação de acesso ao patrimônio genético
#6.6.1
11/12/2018
RPI 2501
Publicação do pedido de patente
#3.1
12/09/2017
RPI 2436
Pedido de patente depositado
#2.1
22/08/2017
RPI 2433
Requerimento de pedido de patente
#2.10
Número de Protocolo '020150017668' em 11/12/2015 16:21 (RJ)
