VEÍCULO MOTORIZADO E MÓDULO DE ACIONAMENTO

Classificação IPC

Prioridades unionistas

Resumo técnico

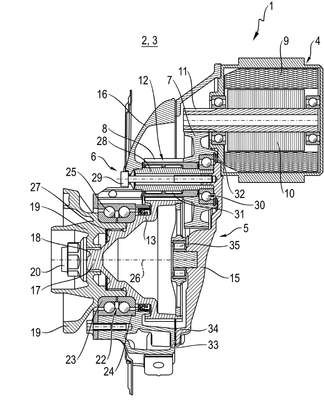

VEÍCULO MOTORIZADO E MÓDULO DE ACIONAMENTO.A presente invenção se refere a um módulo de acionamento (1) para um veículo motorizado (2) com um motor elétrico (4) e um mancal de engrenagem (5). É essencial para a invenção,- que entre o motor elétrico (4) e o mancal de engrenagem (5), que consiste em uma carcaça do mancal de engrenagem (16) e uma tampa da carcaça (15), esteja disposta uma transmissão (6) com um eixo intermediário (12) consistindo em uma primeira engrenagem de eixo intermediário (7) e uma segunda engrenagem de eixo intermediário (8), - que o motor elétrico (4) engrene com a primeira engrenagem de eixo intermediário (7) por meio de um pinhão de acionamento (11) e a segunda engrenagem de eixo intermediário (8) engrene com uma engrenagem de saída (13), - que uma tampa de carcaça (15) seja prevista na qual o motor elétrico (4) está disposto e o eixo oco (28) é parcialmente suportado, - que a engrenagem de saída (13) apresente um munhão de eixo (17) com uma rosca (18) sobre a qual um cubo de roda (19) é aparafusado por meio de uma porca de eixo (20), - é prevista uma tampa da carcaça (15) aparafusada à carcaça do mancal de engrenagem (16), sendo que um rolamento da roda (22) é disposto entre a carcaça do mancal de engrenagem (16) e o cubo da roda (19) e a engrenagem de saída (13).
