RELATÓRIO DESCRITIVO DE PATENTE DE INVENÇÃO DE “ESTICADOR PARA TRANSMISSÃO DA PLATAFORMA COLHEDORA DE MILHO

Classificação IPC

Resumo técnico

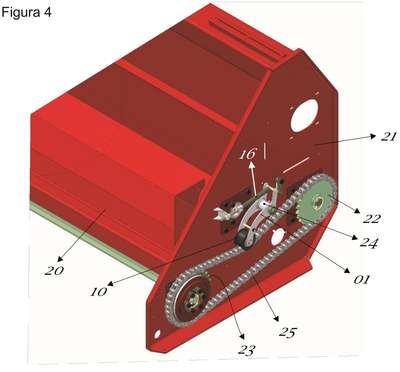

RESUMOESTICADOR PARA TRANSMISSÃO DA PLATAFORMA COLHEDORA DE MILHO. A presente patente de Invenção, refere-se a um Esticador para transmissão da plataforma colhedora de milho, compreendendo o Esticador (1) para transmissão da plataforma colhedora de milho, o qual possui dois braços côncavo (2) e dois braços convexo (3) um rolete (10) um tensor (17) com mola de regulagem (16) e entre aos braços côncavos (2) é inserido o rolete (10) o qual é fixado por um eixo fixo (14) por entre os furos (4) dos ditos braços côncavos (2), o dito rolete (10) abas laterais (28) e, cada um dos lados um encaixe (12) com encosto (11) para inserção de rolamento (13) em cada um dos lados, os quais são transpassados pelo eixo fixo (14) que é travado por uma trava (t) e, antes da inserção do eixo fixo (14) é fixado, por parafuso fixador (9), no furo anterior (5) dos braços côncavos (2) uma trava secundária (15) a fim de possibilitar a trava do dito eixo fixo (14), sendo o ajuste do esticador (1) por meio de um tensor (17) com mola de regulagem (16) e a [articulação do esticador (1) girando em seu próprio eixo parafuso (8) possibilita acionar o tensor (17) e a mola (16) fazendo com que o rolete (10) desça e imprima uma pressão uniforme à corrente (25) ajustando assim, a tensão de trabalho das engrenagens (22 e 23) e, para liberar a dita tensão, bastará retornar o esticador (1) até que o rolete (10) libere a corrente (25) e, fixar a ponta da trava (27) no parafuso trava (26) permitindo, assim, que o operador, faça a troca das engrenagens (22 e/ou 23) sem nenhum chave para esticar a corrente (25).
