MECANISMO DE ARTICULAÇÃO HIDRÁULICA DO CONJUNTO DE LINHAS DE PLANTIO COM TRAVAMENTO AUTOMÁTICO

Classificação IPC

Resumo técnico

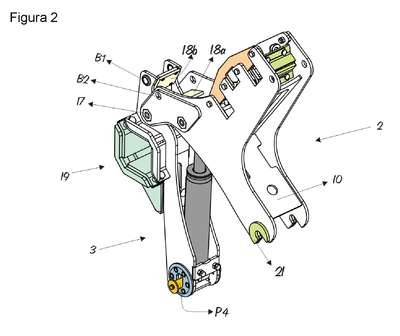

MECANISMO DE ARTICULAÇÃO HIDRÁULICA DO CONJUNTO DE LINHAS DE PLANTIO COM TRAVAMENTO AUTOMÁTICO. A presente patente de invenção, refere-se mecanismo de articulação com giro de 90º, para utilização em máquinas agrícolas auto transportáveis, dotadas de chassis articulados e/ou de chassi monobloco a fim de promover a articulação do conjunto de módulos das linhas de plantio da semeadora em posição de transporte e posição de plantio com travamento hidráulico automático, cujo mecanismo de articulação (1) é composto por três partes essenciais, sendo um conjunto de articulação externo (2) interligado a um conjunto de articulação interno (3), ambos, interligados por um cilindro hidráulico (4), em que o conjunto de articulação externo (2) é formado por um conjunto bipartido em um corpo vertical (5), um corpo bipartido horizontal (6) dotado de cortes em forma de dentes, formando aberturas (11, 12, 13) as quais possibilitam o encaixe dos pentes de linhas (37) bem como o travamento dos tubos que formam o dito pente de linha, e o conjunto de articulação interno (3) também é formado por um corpo bipartido vertical (25) com uma chapa suporte em ´L´ (24) a qual forma, juntamente com um segundo suporte em ´L´ inferior (19) uma abraçadeira que é responsável por fixar esse conjunto de articulação interno (3) nos chassis (35 e 36) da máquina agrícola, de modo que o cilindro hidráulico (4) quando acionado para abertura, promove o içamento do conjunto de articulação externo (2) verticalmente até atingir uma posição de 90º, deixando as linhas de plantio em posição de transporte.
