PLATAFORMA VEICULAR ELEVATÓRIA COM RAMPA BASCULANTE

Classificação IPC

Resumo técnico

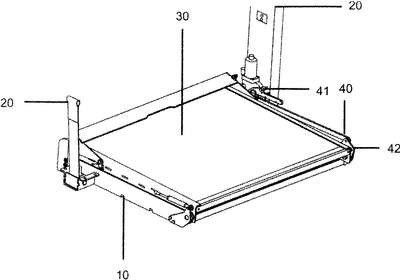

PLATAFORMA VEICULAR ELEVATÓRIA COM RAMPA BASCULANTE É descrita uma plataforma veicular elevatória com rampa basculante que compreende uma mesa fixa (1 O) que se desloca verticalmente em guias lineares (20), dita mesa ( 1 O) que apresenta na porção frontal uma rampa (30), incluindo um mecanismo acionador que inclui um braço (40) disposto alinhado na lateral da mesa (1 O) e que se conecta em uma extremidade ao eixo de um motor de acionamento linear (41) e na extremidade oposta a um conector (42) fixado na lateral da rampa (30) adjacente à lateral da mesa ( 1 O), de forma que o motor linear (41) traciona ou estende o braço (40) de forma a articular o conector (42) que apresenta na superfície um furo oblongo (421) que acompanha o movimento de inclinação da rampa (30) em relação à mesa (1 O) da plataforma, sendo travado em um pino (31) disposto na lateral da rampa (30); e um mecanismo de amortecimento que inclui um primeiro conector (50) fixado na lateral da mesa (1 O) da plataforma e um segundo conector (51) fixado na lateral contígua da rampa (30), em ditos conectores (50) e (51) sendo fixada a extremidade de um amortecedor (52) que realiza o trabalho de amortecimento tanto no movimento de extensão como no movimento de recuo.
