DISPOSIÇÃO CONSTRUTIVA EM SISTEMA DE NIVELAMENTO APLICADO EM PLATAFORMA ELEVATÓRIA VEICULAR

Classificação IPC

Resumo técnico

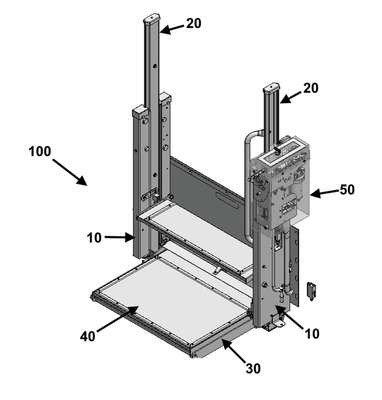

DISPOSIÇÃO CONSTRUTIVA EM SISTEMA DE NIVELAMENTO APLICADO EM PLATAFORMA ELEVATÓRIA VEICULAR.É descrito uma disposição construtiva em sistema de nivelamento aplicado em plataforma elevatória veicular, objeto do presente modelo de utilidade, tem como objetivo resolver os inconvenientes descritos no estado da técnica através de um conjunto de polias (21), (22), (23) e (24), maiores e menores, fixadas junto a coluna fixa (10) e dispostas junto a uma coluna móvel (20) de perfil hexagonal fabricada em uma única peça o que garante a sustentação das cargas laterais e verticais. O sistema de nivelamento é realizado através do contato da coluna móvel (20) com as polias maiores (21) e (22), durante aplicações de cargas verticais para baixo e do contato com as polias menores (23) e (24), durante aplicações de cargas verticais para cima na mesa de elevação e na plataforma, sendo que este sistema de nivelamento pode apresentar um sistema de regulagem das polias (21), (23) e para eliminação de folgas e ruídos oriundas das tolerâncias de fabricação ou de desgaste por uso.
