VÁLVULA DE NIVELAMENTO PARA DESCARGA E SUPRIMENTO DE FLUIDO

Classificação IPC

Prioridades unionistas

Resumo técnico

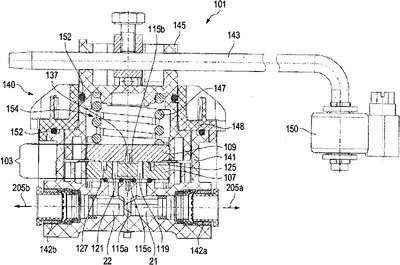

VÁLVULA DE NIVELAMENTO PARA DESCARGA E SUPRIMENTO DE FLUlDO. Trata-se de uma válvula de nivelamento (101) para descarregar e suprir o ar a partir de e para uma pluralidade de elementos de utilização (205a,b), que compreende uma disposição de disco de válvula (103) para direcionar o ar entre uma fonte (207) de ar pressurizado, uma porta de escape (3) e os ditos elementos de utilização, sendo que a dita disposição de disco de válvula compreende uma primeira e uma segunda válvulas de disco (107, 109), sendo rotativas uma em relação à outra de modo que a válvula seja comutável entre múltiplas posições de comutação (105a a e) e em que em algumas posições de comutação ou a dita fonte (207) de ar pressurizado ou a dita porta de escape (3) está em comunicação de fluido com os ditos elementos de utilização. Particularmente, é sugerido que os discos de válvula (107, 109) forneçam um aumento escalonado em corte transversal de fluxo em um respectivo trajeto de fluxo para ou a partir dos elementos de utilização (205a,b), em que o dito aumento escalonado é dependente do ângulo de rotação entre os discos de válvula (107, 109).
