ESTAÇÃO AUTOMATIZADA PARA UM SISTEMA DE TRANSPORTE PNEUMÁTICO DE AMOSTRAS HISTOLÓGICAS, CONFIGURADA PARA O CARREGAMENTO E/OU DESCARREGAMENTO AUTOMATIZADO DE AMOSTRAS HISTOLÓGICAS E PROCESSO PARA O TRANSPORTE E MANUSEIO DE AMOSTRAS HISTOLÓGICAS

IPC Classification

Priority claims

Abstract

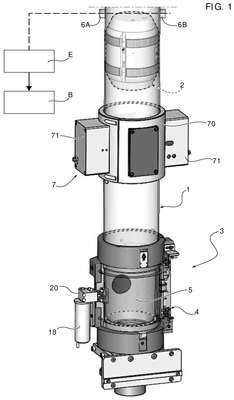

ESTAÇÃO AUTOMATIZADA PARA UM SISTEMA DE TRANSPORTE PNEUMÁTICO DE AMOSTRAS HISTOLÓGICAS, CONFIGURADA PARA O CARREGAMENTO E/OU DESCARREGAMENTO AUTOMATIZADO DE AMOSTRAS HISTOLÓGICAS E PROCESSO PARA O TRANSPORTE E MANUSEIO DE AMOSTRAS HISTOLÓGICAS. Sistema de transporte pneumático para amostras histológicas compreendendo um tubo de transporte pneumático (1) dentro do qual um transportador (2) é transportado, na forma de uma cápsula substancialmente cilíndrica, contendo as amostras histológicas. Uma estação (3) para carregar e/ou descarregar as amostras histológicas para o/do transportador (2) é disposta em uma extremidade do tubo de transporte pneumático (1). Quando é detectado que o transportador (2) está chegando à estação (3), um soprador (B) do sistema de transporte pneumático é desativado e o transportador (2) é ainda freado por um dispositivo de frenagem (7), a fim de permitir uma parada suave dentro da estação (3) contra almofadas de absorção de choque (10) de um membro de batente (11) fornecido na estação (3). Uma vez que o transportador (2) atinge a estação (3), um motor elétrico servo-controlado (14) transmite, por meio do membro de batente (11) mencionado acima, uma rotação ao referido transportador (2) em torno de seu eixo até que uma porta lateral (2A) do transportador (2) esteja em uma posição angular substancialmente correspondente à posição angular de uma porta lateral (5) da estrutura tubular (4) da estação (3), dentro da qual está disposta coaxialmente a porção de extremidade do tubo de transporte pneumático (1). Quando tal condição é atingida, o transportador (2) é automaticamente parado em posição e as portas (5, 2A) da estação (3) e do transportador (2) são simultaneamente abertas por um atuador (17), permitindo a ativação de um ciclo operacional de um robô manipulador (R) que executa automaticamente operações de carga e/ou descarga de amostras histológicas para o/do transportador (2). Quando tais operações são concluídas, as portas (2A, 5) são fechadas automaticamente, um dispositivo de travamento (16) do transportador (2) é desativado e o soprador (B) do sistema de transporte automático é ativado, a fim de permitir a saída do transportador (2) da estação (3) e seu transporte dentro do tubo de transporte pneumático (1) para longe da estação (3).
