PROCESSO PARA ESTABELECER UM PROTOCOLO DE ELETROESTIMULAÇÃO MUSCULAR, E RESPECTIVO EQUIPAMENTO PORTÁTIL DE ELETROESTIMULAÇÃO MUSCULAR UTILIZANDO O REFERIDO PROTOCOLO

IPC Classification

Abstract

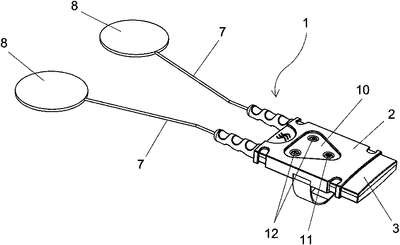

PROCESSO PARA ESTABELECER UM PROTOCOLO DE ELETROESTIMULAÇÃO MUSCULAR, E RESPECTIVO EQUIPAMENTO PORTÁTIL DE ELETROESTIMULAÇÃO MUSCULAR UTILIZANDO O REFERIDO PROTOCOLO, ditos processo e equipamento sendo empregados na recuperação do desempenho muscular de pacientes em geral, mais especificamente, de praticantes de atividades físicas e atletas, o processo prevendo a aplicação seriada de pulsos elétricos, de forma transcutânea, cujo protocolo prevê as seguintes fases de eletroestimulação: fase de vasodilatação, fase de recuperação e fase de descontratura; o equipamento (1) é constituído por gabinete monolítico (2) no interior do qual é previsto módulo eletrônico (3), configurado por corpo formado por duas metades (3a) e (3b), entre as quais é montada placa de circuito impresso (4) portadora do circuito eletrônico e do microcontrolador; uma fonte de alimentação configurada por pelo menos uma bateria (5) é prevista no interior do gabinete (2), em cuja face inferior externa é previsto um eletrodo principal (6), e de cujas laterais distais partem dois cabos condutores elétricos (7) em cujas extremidades são montados dois eletrodos satélites (8), os três referidos eletrodos (6) e (8) sendo providos, em uma de suas faces, de placas de gel condutor adesivo; uma tira ajustável (9) prevista na face inferior externa do gabinete (2) pode ser usada para fixar o equipamento (1) no corpo do paciente ou atleta; na face superior externa do gabinete (2), é previsto painel de comando (10) com um botão de liga/desliga (11) e dois botões de seleção de intensidade (12); são previstos ainda os seguintes componentes internos: Módulo de Alimentação de Força (13), Módulo Regulador Step-up (14), Módulo Microcontrolador (15), Módulo Selo de Alimentação (16), Módulo de Regulagem de Intensidade (17), Módulo Fonte Boost (18), Módulo Ponte H (19) e Módulo de Saída para os eletrodos (20).
