CONSTRUÇÃO DE SUPORTE DE CORPO DE CALIBRAGEM PARA FREIO A DISCO DE VÉICULO

Classificação IPC

Prioridades unionistas

Resumo técnico

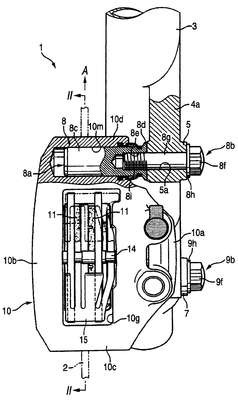

CONSTRUÇÃO DE SUPORTE DE CORPO DE CALIBRAGEM PARA FREIO A DISCO DE VEÍCULO. Uma superfície de recebimento de torque 10k é fornecida em uma parte de fixação de pino deslizante 5 em um lado de saída de disco. Um pino deslizante 8 possui um corpo principal de pino deslizante 8a e um parafuso de cabeça hexagonal 8b para fixação do corpo principal de pino deslizante 8a à parte de fixação de pino deslizante 5, e as primeira e segunda partes de flange 8d, 8h fornecidas respectivamente no corpo principal de pino deslizante 8a e parafuso de cabeça hexagonal 8b de modo a manter a parte de fixação de pino deslizante 5 para conectar o corpo principal de pino deslizante 8a com o parafuso de cabeça hexagonal 8b. A parte de fixação de pino deslizante 5 é fornecida integralmente em um garfo dianteiro de modo a se projetar a partir daí através das extensões de suporte, e as extensões de suporte possuem pelo menos uma primeira extensão de suporte 4a se estendendo a partir da parte de fixação de pino deslizante 5 em uma direção de aplicação de torque de freio.
