Patente DISPOSITIVO DE VEDAÇÃO PARA RESFRIADOR E RESFRIADOR de ATLAS COPCO (WUXI) COMPRESSOR CO., LTD. — IPC F04D 29/08. Figura publicada pelo INPI na Revista da Propriedade Industrial.

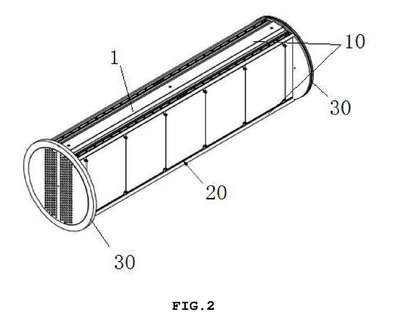

DISPOSITIVO DE VEDAÇÃO PARA RESFRIADOR E RESFRIADOR. Um dispositivo de vedação para um resfriador e um resfriador. O dispositivo de vedação é fornecido entre um núcleo de resfriador (20) e um compartimento (101) e compreende duas placas de base (1) fornecidas em ambos os lados do núcleo de resfriador (20), respectivamente. Um conjunto de vedação é fornecido próximo a pelo menos uma extremidade na direção de largura da placa de base (1). O conjunto de vedação compreende uma tira de vedação (2) e uma placa de pressão (3), e a tira de vedação (2) é fixada à placa de base (1) pela placa de pressão (3). O dispositivo de vedação fornece uma vedação entre o núcleo de resfriador e o compartimento no resfriador pela flexibilidade do conjunto de vedação do dispositivo de vedação, garantindo que todo o gás a ser resfriado possa ser descarregado após o resfriamento através do núcleo de resfriador do resfriador. Além disso, o compartimento do resfriador pode ser usinado sem garantir tolerâncias, o que reduz grandemente a dificuldade e o custo de usinagem do compartimento do resfriador.
