Patente de Invenção SOPRADOR de ATLAS COPCO (WUXI) COMPRESSOR CO., LTD. — IPC F04C 23/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

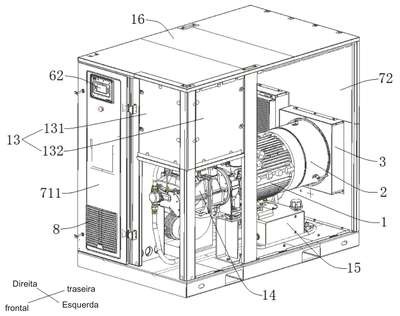

SOPRADOR. A presente invenção refere-se a um soprador. O soprador compreende: um corpo da caixa, um motor elétrico (1), uma unidade de controle (6) e uma unidade de compressão (14), sendo que uma cavidade de montagem é formada no corpo da caixa; o motor elétrico (1), a unidade de controle (6) e a unidade de compressão (14) são dispostos na cavidade de montagem; uma primeira entrada de ar (8) e uma segunda entrada de ar (9) que penetram em uma parede lateral do corpo da caixa são formadas na parede lateral do corpo da caixa; a unidade de controle (6) está em comunicação com o exterior por meio da primeira entrada de ar (8); o motor elétrico (1) está em comunicação com o exterior por meio da segunda entrada de ar (9) e a unidade de compressão (14) é adaptada para comprimir o gás na cavidade de montagem.
