CARRETEL MOTRIZ PARA CABOS ELÉTRICOS COM TRÊS FASES DE GIROS INDEPENDENTES

Classificação IPC

Resumo técnico

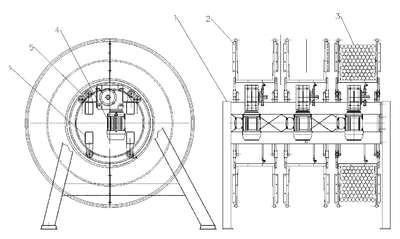

CARRETEL MOTRIZ PARA CABOS ELÉTRICOS COM TRÊS FASES DE GIROS INDEPENDENTES. Trata-se de um modelo de utilidade com tamanho e pesos reduzidos para operar em caminhonetes médias. Tem o carretel formado por três rolos correspondendo às três fases de linhas de transmissão. Cada rolo tem o acionamento independente localizado na região interna ao carretel. Os rolos têm face e cilindro construído com chapas finas parede dupla conferindo enrijecimento e pouco peso. Esses rolos são bi-partidos unidos com parafusos. As pistas para giro dos rolos são construídas com disco metálico movendo sobre roletes de rolamentos fixados na estrutura. Seu tamanho e peso compactos permitem ser operados em caminhonetes médias, visto na FIGURA 1, e ter o acionamento interno ao carretel. Os três rolos, vistos na FIGURA 1, são acionados por moto redutores independentes. Contem a estrutura metálica assimétrica, vista na FIGURA 3, para distribuir pesos nos eixos das caminhonetes em amplitudes permitidas em catálogos dos fabricantes, O pinhão e coroa dentes internos, vistos na Figura 5, transmitem rotação de forma independente para cada rolo. O disco movem sobre rolos, vistos na FIGURA 4, e possuem rolos giro livre com rolamentos conforme FIGURA 7. Contem, ainda, as faces e cilindro do rolo com chapas finas duplas paredes para enrijecimento e menor peso, o rolo bi-partido, suportes com sedes de parafusos para a união das duas partes simétricas.
