SISTEMA DE SECAGEM DE GRÃOS DE SOJA HIPER HIDRATADA CONFINADA POR VÁLVULAS TIPO BORBOLETA DENTRO DE LEITO MULTICAMADAS SUBMETIDO A AR AQUECIDO SOB BAIXA PRESSÃO

Classificação IPC

Resumo técnico

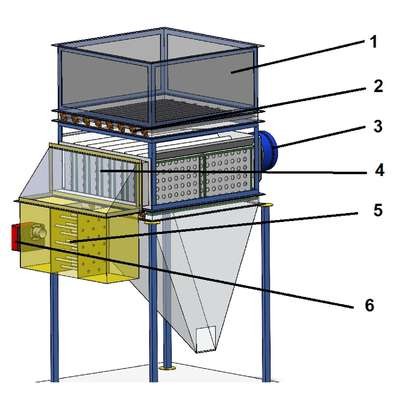

SISTEMA DE SECAGEM DE GRÃOS DE SOJA HIPER HIDRATADA CONFINADA POR VÁLVULAS TIPO BORBOLETA DENTRO DE LEITO MULTICAMADAS SUBMETIDO A AR AQUECIDO SOB BAIXA PRESSÃO. O presente pedido de patente de modelo de utilidade, é caracterizado essencialmente por um sistema de grãos, cuja função consiste em melhorar o processo de desidratação da soja hiper hidratada; é composto por: o sistema é um desidratador estruturado para secar lotes de soja hiper hidratada na região confinada por válvulas, com fluxo de ar aquecido sob baixa pressão; reservatório superior(1), localizado na parte superior do sistema, está conectado ao sistema de válvulas tipo borboleta(2); sistema de válvulas tipo borboleta(2), localizado na parte superior e inferior da região de secagem, sendo um conjunto de válvulas conectadas para o correto acionamento; exaustor(3), localizado na parte posterior do sistema; compartimentos(4), possuem formato retangular, localizado entre o sistema de válvulas tipo borboleta(2), sendo parte central do sistema, os compartimentos estão posicionados para formar corredores para que os grãos e o ar consiga se movimentar dentro do sistema; trocador de calor(5), dispositivo que permite a troca de calor entre a combustão proveniente do diesel ou gás para o ar de secagem, possui uma estrutura na parte superior que direciona o ar quente para os compartimentos(4) de secagem; queimador diesel ou gás(6), sendo a fonte de calor do sistema conectado ao trocador de calor(5).
