Modelo de Utilidade MECANISMO DISPARADOR EM TORRE PARA CARRINHOS DE BRINQUEDO — IPC A63H 17/26. Figura publicada pelo INPI na Revista da Propriedade Industrial.

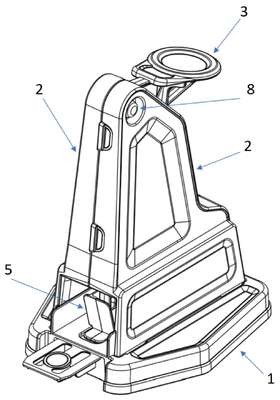

MECANISMO DISPARADOR EM TORRE PARA CARRINHOS DE BRINQUEDO, apresenta uma estrutura de formato de um trapézio isósceles, carrinho de disparo (5), localizado na área interna da estrutura em formato de torre (2), internamente a essa estrutura está localizada a alavanca de disparo (3) em formato de um L invertido, fixada por um pino de giro (8), que tem a função de fixação da alavanca (3), que no momento do acionamento faz o movimento de pêndulo da alavanca (3) fazendo o lançamento do carrinho (9) que após o acionamento da estrutura de alavanca (3) retorna a posição inicial por simples ação da mola de tração (7), que é fixada na lateral da estrutura de alavanca (3) e a carenagem lateral (2). A Velocidade e distância atingida pelo carrinho (9) no momento do lançamento sempre será determinada pela pressão e velocidade exercida na alavanca (3). No momento do disparo o carrinho (9) percorre a área de lançamento (6) guiado pelas estruturas laterais (4) que fazem parte da base de lançamento (1), que tem a função de manter o alinhamento do carrinho (9).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação antecipada
#3.2
28/01/2025
RPI 2821
Pedido de patente depositado
#2.1
18/06/2024
RPI 2789
Requerimento de pedido de patente
#2.10
Número de Protocolo '870240026082' em 26/03/2024 11:07 (WB)
