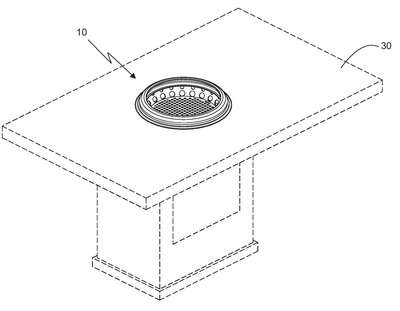

Modelo de Utilidade DISPOSIÇÃO INTRODUZIDA EM CHURRASQUEIRA EMBUTIDA EM BANCADA COM CONJUNTO CONDUTOR DE FUMAÇA — IPC A47J 37/07. Figura publicada pelo INPI na Revista da Propriedade Industrial.
DISPOSIÇÃO INTRODUZIDA EM CHURRASQUEIRA EMBUTIDA EM BANCADA COM CONJUNTO CONDUTOR DE FUMAÇA. Trata-se de churrasqueira (10) embutida em bancada (30) como mesas ou similares com conjunto condutor (20) de fumaça (F), dita churrasqueira (10) apresenta receptáculo base (11) que recebe o conjunto condutor (20) de fumaça (F); dito receptáculo base (11) prevê abertura inferior (11A) de conexão com abertura (25A) de gaveta (25) com filtro (25b); dita gaveta (25) é conectada em tubulação (T1) do aparelho exaustor (40); dito conjunto condutor (20) de fumaça (F) é compreendido por bandeja primária (21), bandeja secundária (22), anel base (23) e aro de retenção (24); a montagem coaxial entre bandeja (21) e receptáculo base (11) compõe canal perimetral (CP) de condução da fumaça (F) gerada na área de combustão (AC) para a tubulação (T1) por meio da vazão através do conjunto de orifícios (21b) equidistantes e radiais praticados na parede (21a) da bandeja primária (21).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação antecipada
#3.2
28/05/2024
RPI 2786
Pedido de patente depositado
#2.1
16/04/2024
RPI 2780
Requerimento de pedido de patente
#2.10
Número de Protocolo '870240011185' em 08/02/2024 13:24 (WB)
