GRAMPO DE ENFORCAMENTO FORJADO COM TRAVA APARAFUSADA

Classificação IPC

Resumo técnico

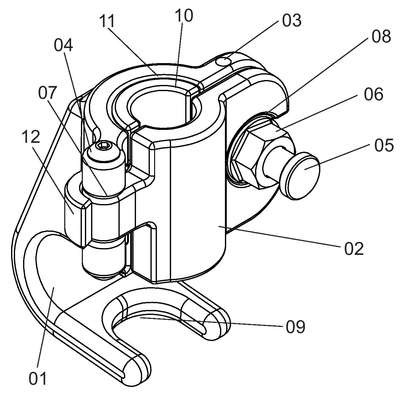

GRAMPO DE ENFORCAMENTO FORJADO COM TRAVA APARAFUSADA. Aparafusada Grampo de enforcamento forjado com trava aparafusada fabricado em aço carbono SAE 1045 constituído do corpo principal 01, dobradiça de fechamento 02, pino bujão 03, parafuso cabeça abaulada 04, parafuso aperto e travamento do dispositivo de fixação 05, porca de aperto do dispositivo de fixação 06, abertura do parafuso da dobradiça 07, abertura parafuso de aperto 08, abertura da passagem do cabo principal ou primeira porção do cabo da linga 09, casquilho 10, abertura encaixe docasquilho 11, engate acoplamento do casquilho com pino dobradiça do dispositivo haste12. O grampo de enforcamento forjado com trava aparafusada é todo produzido em aço carbono forjado com acabamento em banho de zinco.A montagem do grampo de enforcamento forjado com trava aparafusada é feita juntando o corpo principal 01 a dobradiça de fechamento 02 que são unidos através do parafuso cabeça abaulada 04 unindo assim as duas partes, após esseprocedimento é introduzido na abertura encaixe do casquilho 11 o casquilho10 para o para os modelos leves M2 para duas bitolas diferentes de lingas de cabos de aço diferentes e modelo pesado M4 paraquatro bitolas diferentes de lingas de cabos de aço. O casquilho 10 é formado por uma peça principal em formato cilíndrico com engate acoplamento do casquilho com pino dobradiça do dispositivo haste12 concava no centro a direita quando o corpo principal 01 e a dobradiça de fechamento 02 são fechados a haste 12 fica presa a dobradiça de fechamento 02. O casquilho 11 é o componente do grampo de enforcamento forjado com trava aparafusada que faz uma das diferenças dos existentes no mercado uma vez que esse componente é fabricado em quatro tamanhos diferentes no seu diâmetro interno sem alterar o interior da abertura encaixe do casquilho 11.
