CONFIGURAÇÃO CONSTRUTIVA APLICADA EM IMOBILIZADOR DE TORNOZELO

Classificação IPC

Resumo técnico

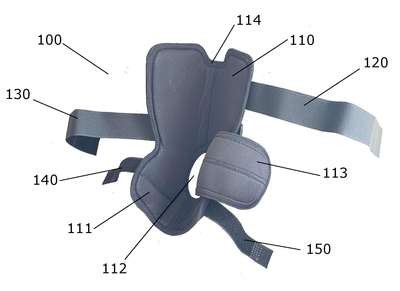

CONFIGURAÇÃO CONSTRUTIVA APLICADA EM IMOBILIZADOR DE TORNOZELO. Modelo de utilidade refere-se a um item ortopédico para imobilização do tornozelo, devido a lesões traumáticas, com função de auxiliar na recuperação do tornozelo lesado, imobilizando-o, e tratando-o durante determinado período, com vantagens funcionais e no uso quando comparado com outras construções de imobilizadores. Tem corpo principal como sendo uma manga com estrutura em forma de U, com a abertura voltada para a frente, em corpo único, e com borda em viés ou debrum, compreendendo uma primeira porção superior(110) que envolve a região inferior da tíbia, e uma porção inferior(111) com inclinação para envolver a região do mediopé, e a construção da referida manga ser com superfície dupla, externa e interna, em tecido macio, e internamente, entre as superfícies, é compreendida uma placa interna(160) estrutural, com o formato e contorno das laterais do imobilizador(100); e na região da transição da porção superior(110) com a inferior(111), na parte posterior, ser compreendido um orifício(112) circular, e internamente à manga, na região de transição da porção superior(110) com a inferior(111) ser compreendida uma lingueta(113), fixada por costura, por uma de suas extremidades; e possuir tiras(120, 130, 140 e 150) com disposições específicas, para fechamento do imobilizador(100).
