DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM VÁLVULA DE VAZÃO DE GÁS DE COQUERIA

Classificação IPC

Resumo técnico

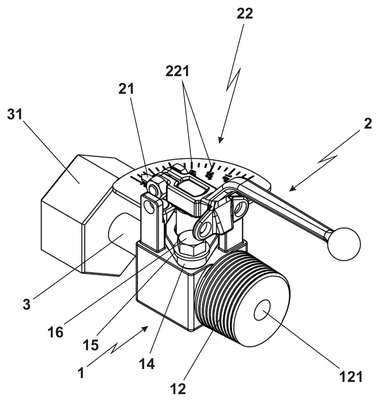

DISPOSIÇÃO CONSTRUTIVA INTRODUZIDA EM VÁLVULA DE VAZÃO DE GÁS DE COQUERIA. Trata-se a presente patente de modelo de utilidade, de uma disposição construtiva introduzida em válvula de vazão de gás de coqueira, pertencente à área mecânica, exclusivamente para o segmento de siderurgia com aplicação no processo de coqueria, cujo objetivo e controlar a vazão do gás e, consequentemente, equalizar as temperaturas dos fornos, eliminar a necessidade de inserção da vareta para controle de vazão, reduzir a exposição dos operadores ao GCO durante o controle de temperatura e elevar o nível de segurança da área, reduzindo emissões de GCO. A válvula é formada por um corpo principal (1) de bloqueamento ou controle de fluxo através da alavanca (2) e uma via de conexão (3), onde o corpo principal (1) dotado, na parte frontal, de um corpo tronco cônico (12) roscado, com furo passante (121); na parte superior de abertura central (13), envolvido por uma bucha (131) onde é alojado o obturador de vedação do tipo macho (11) mantendo para fora um prolongamento onde é fixada a alavanca (2) dotada de ponteiro (21) posicionado sobre a chapa (22) com escala de graduação em graus (211) e na parte posterior a via (3) é dotada na extremidade de conexão giratória móvel (31), dotada internamente de anel de vedação (311).
