DISPOSIÇÃO CONSTRUTIVA APLICADA EM DISPENSADOR DE COMIDA AUTOMIZADO PARA ANIMAIS

Classificação IPC

Resumo técnico

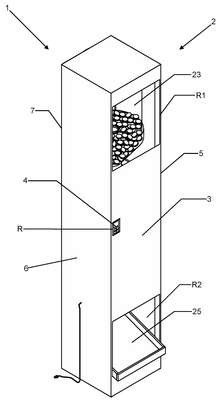

DISPOSIÇÃO CONSTRUTIVA APLICADA EM DISPENSADOR DE COMIDA AUTOMIZADO PARA ANIMAIS. Este é um produto relacionado ao campo dos dispositivos/equipamentos para distribuição de comidas para animais, como, ração para cachorros, gatos, dentre outros animais. Refere-se o presente pedido de patente de modelo de utilidade a um dispensador de comida automatizado (1), que possui uma estrutura (2) composta por um mecanismo de elevação e retração (ME), dotado de um relé primário (8), um relé secundário de auto retenção (9), um motor elétrico (10) que é fixado na estrutura (2), de modo que, o motor elétrico (10) é conectado a um eixo (12) de uma rosca sem fim (13) por meio de uma correia (11). A rosca sem fim (13) é fixada na estrutura (2) por meio de mancais (M). Ainda, o mecanismo de elevação e retração (ME) compreende uma chave de fim de curso superior (C1) e uma chave de fim de curso inferior (C2). O mecanismo de elevação e retração (ME) possui, ainda, um tubo alimentador (14), que distribui a ração para uma gaveta angulada (25) para deposito de ração, dentre outros alimentos, em que o mecanismo de elevação e retração (ME) é comandando por timer digital programável (4).
