DISPOSIÇÃO CONSTRUTIVA APLICADA EM EQUIPAMENTO DESTINADO AO TRATAMENTO DE SEMENTES

Classificação IPC

Resumo técnico

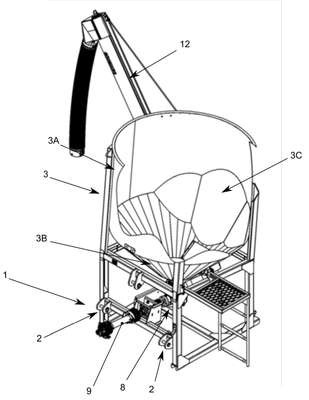

DISPOSIÇÃO CONSTRUTIVA APLICADA EM EQUIPAMENTO DESTINADO AO TRATAMENTO DE SEMENTES. O modelo de utilidade refere-se a uma disposição construtiva aplicada em equipamento destinado ao tratamento de sementes que supera os problemas existentes no atual estado da técnica, apresentando uma concepção, em aço, com apenas a parte inferior cônica, sendo a parte superior é cilíndrica, atribuindo maior estabilidade estrutural; além de apresentar o posicionamento inclinado que proporciona melhorias no sistema de descarga, tanto por rosca helicoidal, quanto por gravidade; bem como, apresenta um helicoide de passo duplo e diâmetro constante que gira no interior de um tubo cilíndrico, com maior contato, e, obrigando a semente a seguir um caminho determinado, com sementes subindo pelo dito tubo cilíndrico central, e, descendo pelas bordas internas da graneleira; sendo que o acionamento do helicoide do sistema de descarga se dá de forma independente, através de um motor hidráulico. O equipamento compreende um chassi (1) de suporte da graneleira (3), que apresenta um posicionamento angular em relação ao solo, e, é dotada de um formato cilíndrico em sua parte superior (3A), de um formato cônico na sua parte inferior (3B), e, de uma peça parabólica (3C), de onde parte internamente um tubo (4) que finaliza a meia altura da graneleira (3), sendo que, em seu interior posiciona-se um mexedor helicoidal (5) com um eixo (6) e um helicoide (7) que se sobressai ao tubo (4); sendo que é passível de giro através de uma caixa redutora (8) acionada por um eixo cardan (9), via tomada de força do trator; sendo ainda que, a graneleira (3) apresenta um bocal de descarregamento (10) interconectado ao sistema de descarregamento (11), o qual é constituído de um tubo (12), provido internamente de um helicóide; bem como, a graneleira (3) apresenta um recipiente de líquidos (13).
