Modelo de Utilidade PROTETOR DE EIXO CARDAN FIXADO POR APARAFUSAMENTO — IPC A01B 71/08. Figura publicada pelo INPI na Revista da Propriedade Industrial.

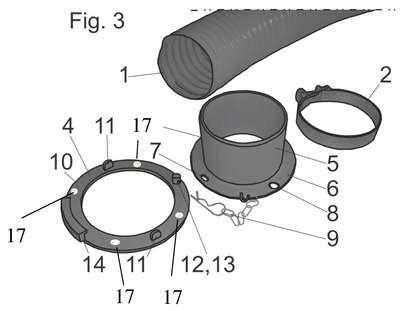

PROTETOR DE EIXO CARDAM FIXADO POR APARAFUSAMENTO. O protetor de eixo cardan fixado por aparafusamento é usado em tratores, máquinas agrícolas e acoplamentos nos mesmos ou nos implementos de forma robusta e duradoura. Pode-se observar o tubo espiralado com alma metálica (1) fixado pela suas extremidades e por meio de abraçadeiras metálicas (2), colocadas nos dois flanges de acoplamento (3) que serão encaixados nos discos de encaixe (4), onde são dados quatro furos com rosqueamento (17). Cada tipo de flange de acoplamento (3) é composta por um tubo (5) que é fixado concentricamente ao disco liso (6) dotados de dois rasgos passantes retangulares (7) opostamente localizados e um furo passante (8) a 90° de cada dito rasgo (6) e uma corrente com presilha (9) fixada próxima ao dito furo (8). Cada disco de encaixe (4) é composto por um disco internamente vazado (10) dotado em uma das faces de duas orelhas de encaixe (11), opostamente localizadas, a serem encaixadas nos rasgos. Contendo ainda um pino cilíndrico (12) a 90° das orelhas (11), provido de um furo passante (13) e um arco de encaixe (14) em posição oposta ao pino (12), além de opcionalmente poder ser dotado de um pino guia (15) na face oposta.
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Publicação do pedido de patente
#3.1
30/05/2023
RPI 2734
Pedido de patente depositado
#2.1
03/03/2022
RPI 2669
Exigência - art. 21 da LPI
#2.5
Teor da exigência disponível no parecer (pdf) - acesse: Buscaweb no Portal do INPI. Prazo para cumprimento - 30 (Trinta) dias corridos contados do 1º dia útil após essa publicação (não confunda o prazo de 30 dias, com 1 mês ou com 31 dias). Protocole a petição de cumprimento - Guia de Recolhimento da União (GRU) de código 206 (Cumprimento de exigência formal preliminar) + documentos corrigidos, de acordo com o parecer. O pedido com exigência não cumprida ou cumprida fora do prazo não será aceito e terá sua numeração anulada.
01/02/2022
RPI 2665
Requerimento de pedido de patente
#2.10
Número de Protocolo '870210105482' em 16/11/2021 11:10 (WB)
