APERFEIÇOAMENTO INTRODUZIDO EM BASE PARA FIXAÇÃO DE QUILHA

Classificação IPC

Resumo técnico

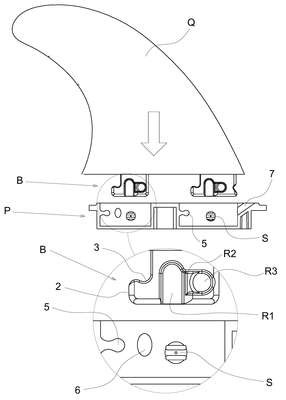

APERFEIÇOAMENTO INTRODUZIDO EM BASE PARA FIXAÇÃO DE QUILHA. Apresenta um Modelo de Utilidade que propõe um meio de montagem e fixação de uma quilha (Q) no interior de um plugue de fixação (P), do tipo que é montado numa prancha de surfe. O presente aperfeiçoamento propõe uma quilha (Q) com formato de barbatana de tubarão, em cuja borda inferior (1) são formados dois pés (B), cada qual apresentando em cada uma de suas faces laterais um rebaixamento constituído de três segmentos contíguos (R1), (R2) e (R3), enquanto que, o plugue (P) apresenta duas cavidades paralelepipedais superiores, alinhadas longitudinalmente entre si, se tratando de uma cavidade anterior (K1) e uma cavidade posterior (K2). Sendo que, em ambas as paredes laterais internas de ambas as cavidades (K1) e (K2) é formada uma saliência resiliente de perfil semicircular (S), de modo que, para encaixe da quilha (Q) no plugue (P), os pés (B) são introduzidos no interior das cavidades (K1) e (K2), fazendo-se com que as saliências (S) deslizem ao longo dos referidos rebaixos (R1), (R2) e (R3), proporcionando o intertravamento entre quilha (Q) e plugue (P).
