EQUIPAMENTO PARA COLETA E PREPARAÇÃO DE SOLO COM PROFUNDIDADE VARIÁVEL

Classificação IPC

Resumo técnico

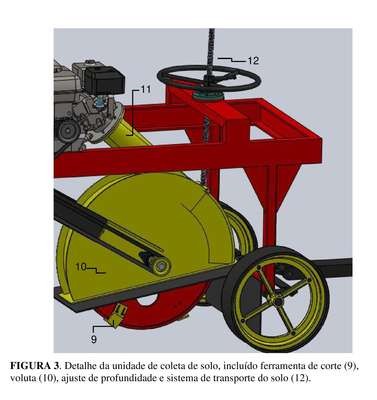

EQUIPAMENTO PARA COLETA E PREPARAÇÃO DE SOLO COM PROFUNDIDADE VARIÁVEL. Patente de modelo de utilidade de equipamento para coleta e preparação de solo com estrutura deformada, ou seja, coleta de solo desestruturado com profundidade variável, sendo esse posteriormente peneirado e armazenado. O equipamento desenvolvido possui dois princípios de funcionamento, sendo o primeiro relacionado ao processo de coleta do solo, o qual possui o funcionamento baseado em um processo de usinagem mecânica, onde o solo é cortado mecanicamente pela ação de uma ferramenta de corte (9), determinando sua profundidade de corte através do sistema de ajuste (12) e seu avanço sendo definido pela velocidade de tração do conjunto; o segundo princípio é baseado na vibração mecânica através do acionamento de cames (8), utilizado para o processo de peneiramento do solo, promovendo a separação entre o solo e as impurezas indesejáveis para o processo desejado. O equipamento para coleta e preparação de solo com profundidade variável possui um chassis (1), motor de combustão interna responsável pelo fornecimento de energia para todo o sistema (2), conjunto de classificação do solo responsável separação e retirada das impurezas do solo (3), unidade de coleta de solo (4), depósito de solo (5), peneira vibratória (6), molas de amortecimento (7), cames com amplitude ajustável (8), ferramentas de corte (9), voluta para acondicionamento e direcionamento do solo coletado (10), tubulação de transporte do material coletado (11) e sistema de ajuste de profundidade composto por fuso, mancais e rolamento e volante de acionamento (12).
