DISPOSIÇÃO CONSTRUTIVA APLICADA AO RODADO DE UM IMPLEMENTO AGRÍCOLA

Classificação IPC

Resumo técnico

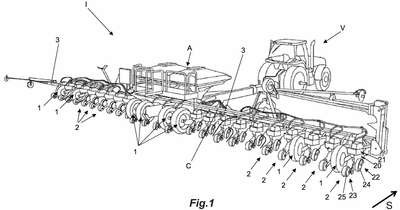

DISPOSIÇÃO CONSTRUTIVA APLICADA AO RODADO DE UM IMPLEMENTO AGRÍCOLA. O presente modelo de utilidade refere-se a uma nova disposição construtiva aplicada ao rodado de um implemento agrícola, a qual foi projetada e desenvolvida para aumentar a precisão na medição da velocidade de deslocamento do implemento em relação ao solo para, com isso, aprimorar as condições de trabalho das unidades de linha de plantio em relação às taxas de distribuição e despejo de sementes e adubos/fertilizantes no campo. Mais particularmente, o presente modelo de utilidade refere-se a um rodado (1) para um implemento agrícola (I) que é formado, basicamente, por um conjunto de roda com pneu (4) montado em um braço de sustentação (5), o qual está associado ao corpo estrutural do chassi (C), sendo que esse braço de sustentação (5) compreende uma armação (51) dentro da qual são dispostos mecanismos de transmissão (6) que fazem a conexão entre o eixo (41) do conjunto de roda com pneu (4) e um eixo rotativo (7) que está apoiado em mancais rolamentados (52, 52?) previstos na referida armação (51) e se conecta à uma caixa de transmissão do referido implemento agrícola (I). Ainda, o presente rodado é dotado de ao menos um sensor (8) instalado junto ao eixo rotativo (7) para a medição de sua velocidade axial.
