Modelo de Utilidade INSTRUMENTO ORTODÔNTICO PARA COLOCAÇÃO DE LIGADURA ELÁSTICA DUPLA — IPC A61C 7/02. Figura publicada pelo INPI na Revista da Propriedade Industrial.

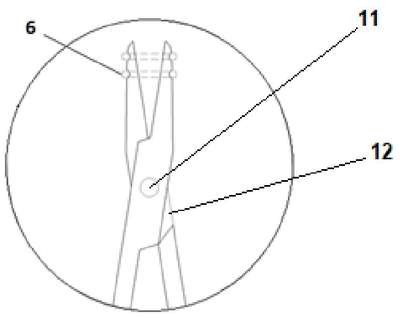

INSTRUMENTO ORTODÔNTICO PARA COLOCAÇÃO DE LIGADURA ELÁSTICA DUPLA. A presente patente de modelo de utilidade tem por objetivo um instrumental para colocação de ligadura elástica dupla, para uso na clínica ortodôntica. O presente instrumento apresenta melhoria funcional tornando mais prática e eficiente o apoio para colocação do fio ortodôntico no tubo, a torção dos amarrilhos e a colocação das ligaduras ortodônticas. O instrumento compreende então um par de cabos (1) com uma curvatura côncava, sendo a porção proximal dos cabos (1) dotada de uma trava (5). Uma mola (8) é fixada na parte interna de uma das pernas do cabo (1) e apoiada na parte interna da perna oposta; sendo que o par de cabos (1) se prolonga até uma região de articulação (10) que se prologa do final do par de cabos (1) até o início da ponta ativa (2). A região de articulação (10) é dotada de um orifício com um eixo (11) de rotação que une as duas partes do instrumental, sendo o eixo (11) de rotação o ponto fixo da alavanca. A ponta ativa (2) é dotada de serrilhas (7) na porção interna de contato e dotada, na sua porção externa, de duas concavidades (3) em cada uma das hastes da ponta ativa (2) do instrumental para a acomodação de um par de ligadura (6) elástica, sendo ainda a ponta (4) levemente afinada para facilitar o deslize da ligadura elástica (6).
Histórico de despachos
Publicações na Revista da Propriedade Industrial (RPI).
Arquivamento - Art. 38 §2° da LPI
#11.4
19/03/2024
RPI 2776
Deferimento
#9.1
05/12/2023
RPI 2761
Retificação de publicação
#3.8
Ref. ao despacho 3.2 publicado na RPI2557 de 07/01/2020 em relação ao código INID (72) Inventor, considerem-se os dados atuais.
31/10/2023
RPI 2756
Publicação antecipada
#3.2
07/01/2020
RPI 2557
Pedido de patente depositado
#2.1
17/12/2019
RPI 2554
Requerimento de pedido de patente
#2.10
Número de Protocolo '870190090913' em 12/09/2019 17:55 (WB)
