DISPOSIÇÃO CONSTRUTIVA APLICADA EM EQUIPAMENTO PARA BENEFICIAMENTO DE ESPIGAS DE MILHO

Classificação IPC

Resumo técnico

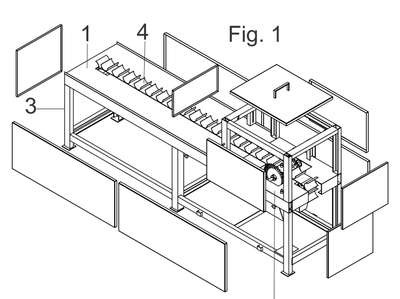

DISPOSIÇÃO CONSTRUTIVA APLICADA EM EQUIPAMENTOPARA BENEFICIAMENTO DE ESPIGAS DE MILHO. A presente Patente de Modelo de Utilidade refere-se a um inovador equipamento que, em dois módulos de ação contínua, recebe espigas de milho in natura, apara suas extremidades, despalhada, limpa e deixa as ditas espigas prontas para serem embaladas para futura comercialização. O presente invento é basicamente constituído de dois módulos montados em sequência, quais sejam o módulo aparador de extremidades(1) e o módulo despalhador / limpador(2). O módulo(1) é composto de uma estrutura longitudinal carenada(3) dotada de uma esteira rolante longitudinal de caneca(4) que, em sua porção final, passa por entre duas serras circulares paralelas(5) providas de cestos de refugo(6). O módulo(2) é composto por uma estrutura longitudinal inclinada(7), dotada em sua parte inicial de um cesto(8) que recebe as espiga de milho que já passaram pelo módulo(1), sendo a seguir, dotado de duas calhas condutivas(9) montadas em paralelo a partir da parte mais alta e sobrepostas, cada uma, a um par de rolos helicoidais(10) rodando em sentidos opostos, todos sobrepostos a uma calha recolhedora de resíduos(11). A parte posterior das calhas(9) é sobreposta a quatro tambores transversais de cerdas(12).
