DISPOSIÇÃO INTRODUZIDA EM DISPOSITIVO DE MONTAGEM DE PÉS DE CADEIRA

Classificação IPC

Resumo técnico

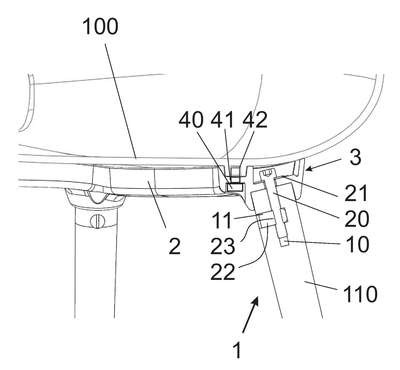

DISPOSIÇÃO INTRODUZIDA EM DISPOSITIVO DE MONTAGEM DE PÉS DE CADEIRAO presente pedido de patente de modelo de utilidade refere-se a dispositivo (1) de montagem de pés de cadeira, pertencente ao setor técnico dos móveis; dita cadeira compreendida: por assento (100), encosto (101) e braço (102) formando uma peça única (103) de plástico injetado; por pés de madeira (110); e por dispositivo (1) de montagem de pés de cadeira formado: por base (2) disposta sob o assento (100) dotada de bocais de canto (3), em correspondência a respectivos cantos do assento (100); por furo axial (10), previsto na extremidade superior do pé de madeira (110); e por furo radial (11) que cruza o furo (10); por parafuso (20), atravessado no bocal (3) e enroscado no furo axial (10); por bucha de ancoragem (22) dotada de furo diametral passante (23), alojada no furo radial (11) e seu furo (23) atravessado pelo parafuso (20); e por dispositivo de chavetamento constituído: por, pelo menos, a extremidade superior (30) do pé de madeira (110) ser adequada para encaixar-se justa na superfície interna (6) do bocal (3); e por chanfros opostos (31) que se encaixam contra os chanfros internos opostos (7) do bocal (3).
