DISPOSIÇÃO INTRODUZIDA EM SISTEMA DE POSICIONAMENTO DIGITAL DA TESOURA PARA MAQUINAS DE MONTAR E APONTAR BICOS

Classificação IPC

Resumo técnico

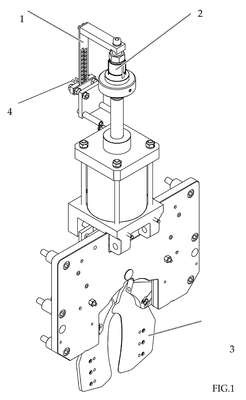

RESUMODISPOSIÇÃO INTRODUZIDA EM SISTEMA DEPOSICIONAMENTO DIGITAL DA TESOURA PARA MAQUINAS DEMONTAR E APONTAR BICOS.A presente patente de Modelo 5 de Utilidade dizrespeito Introdução em Disposição Introduzida em Sistema de PosicionamentoDigital da Tesoura para Maquinas de Montar e Apontar Bicos é destinada aindústria do calçado e refere-se a sua utilização na montagem de calçados emgeral, especificamente para montar e apontar bicos, sendo caracterizado por ser constituída por um sistema eletromecânico dotado de régua (1), a qual foiprovida de vinte rasgos transversais, sendo essa régua acoplada ao eixo (2),movimentando-se em sincronismo com a tesoura (3), e acionando dois sensoresindutivos (4) com um pulso para cada rasgo, enviando essa informação para umcontrolador lógico programável (CLP), o qual executa diversas ações através de uma lógica eletrônica; O Sistema em questão permite o envio do sinal digitalpara o controlador lógico programável para seu processamento, o que é realizadocom mais facilidade e rapidez em comparação com o analógico evitando erros delógica, conhecidos como BUG´s, bem como dispensa qualquer zeramento eajuste, além de acelerar a produção.
