APERFEIÇOAMENTO INTRODUZIDO EM EXPOSITOR PARA REVESTIMENTOS CERÂMICOS

Classificação IPC

Resumo técnico

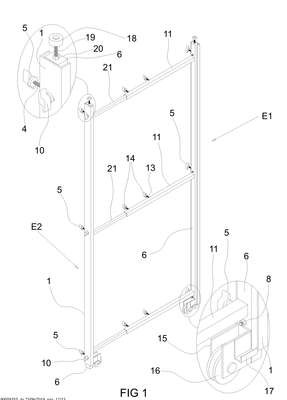

APERFEIÇOAMENTO INTRODUZIDO EM EXPOSITOR PARAREVESTIMENTOS CERÂMICOS. Apresenta um Modelo de Utilidade referente a um aperfeiçoamento que foi introduzido numa estrutura que é empregada em estabelecimentos comerciais e exposições diversas, tendo a função de sustentar placas de revestimentos cerâmicos (P) para exposição aos clientes/compradores. Sendo que, o presente expositor compreende basicamente um quadro metálico dividido em dois elementos (E1) e (E2) configurados de forma simetricamente espelhada, sendo que cada elemento compreende um segmento tubular verticalizado (6), o qual recebe numa de suas faces externas a montagem de um perfil U (1), montado ali por meio de parafusos (9), proporcionando entre si um espaço ajustável para prender a borda lateral da placa cerâmica (P). E sendo que, ambos os perfis (6) ? de ambos os elementos (E1) e (E2) ? são montados telescopicamente entre si por meio de respectivos segmentos horizontalizados (11) e (21), ajustando assim a largura do quadro à largura da placa cerâmica (P). O conjunto ainda é montado verticalmente num conjunto de trilho inferior (22) e guia superior (23) por meio de respectivo conjunto de roldana inferior (16) e rolete superior (18), realizando assim movimento de deslocamento horizontal.
