DISPOSIÇÃO EM DOBRADIÇA PARA USOS DIVERSOS

Classificação IPC

Resumo técnico

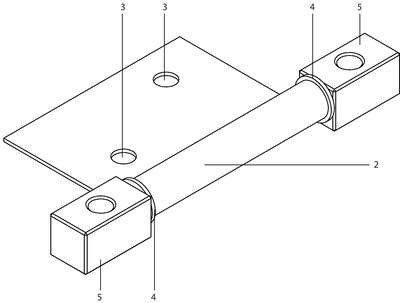

DISPOSIÇÃO EM DOBRADIÇA PARA USOS DIVERSOS, compreendida por configuração inovadora de dobradiça para portas, janelas ou dispositivos semelhantes, construída com melhorias estruturais, funcionais e de fabricação tornando a dobradiça mais eficiente e melhor adaptada às exigências de uso condicionadas pelo setor ao qual se destina, propondo o uso de apenas duas peças principais em sua construção e apenas uma móvel, que lhe confere maior robustez e ao mesmo tempo a torna mais economicamente atrativa, com furos um mais próximo e outro mais distante do eixo, que distribui a força para todo o corpo de fixação, evitando que o excesso de esforço recaia apenas a um único alinhamento de furação, podendo ser fabricada em diversas dimensões e melhorias estéticas, construída preferencialmente em metal, caracterizada por ser substancialmente como se apresenta nas figuras 1, 2, 3, 4, 5 e 6, constituído por um eixo cilíndrico (1) ao qual é encaixado uma chapa (2) que tem a extremidade curvada para encaixe do eixo (1) e em seu corpo furações (3) para fixação da porta ou dispositivo semelhante, tendo nas extremidades do eixo (1) arruelas (4) para facilitar o movimento e apêndices retangulares com furações (5) para fixação no batente da porta ou dispositivo semelhante.
